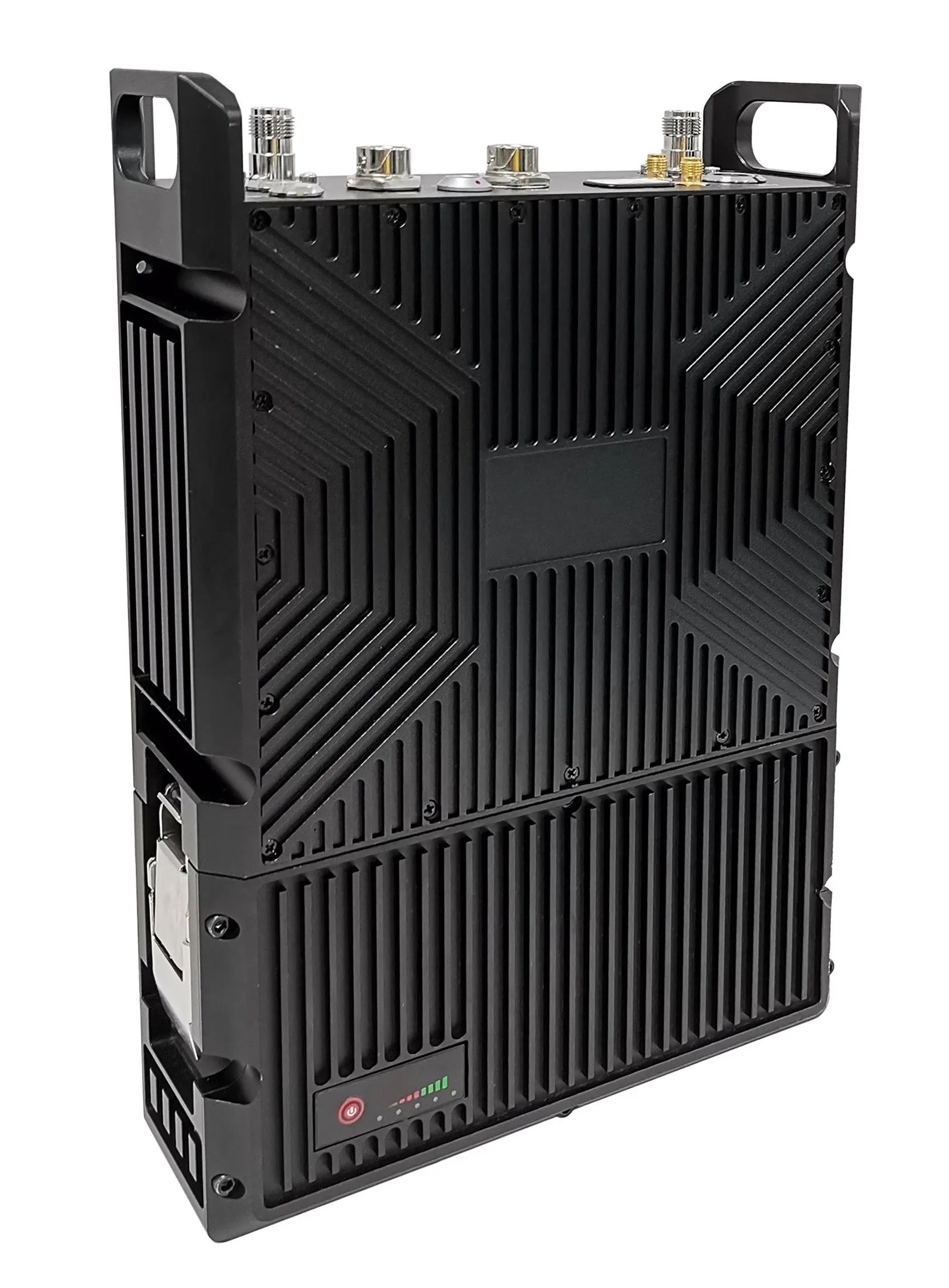

Mesh Radio-NBmesh Serie von drahtlosen Schmalband-MESH-Rucksendeanlagen

Das Schmalband-Mesh-Funkmodul der NBmesh-Serie eignet sich für verteilte Netzwerkszenarien, in denen die Servicerate nicht hoch ist, die Übertragungsentfernung lang ist und die Übertragungsreichweite auf Multi-Hop-Relais basiert. Die Topologie ist ein Multi-Hop-Netzwerk, das aus mehreren Verteilungsknoten besteht. Die Struktur ist kompakt, leicht, Single-Board-Design, bequem für Benutzer, um es in verschiedene Arten von Endgeräten zu integrieren, um eine stabile und zuverlässige Datenübertragung über große Entfernungen zu erreichen.
Merkmale:
1. Multi-Hop-Relais, effizientes Networking
2. Geringe Geschwindigkeit, hohe Empfindlichkeit
3. UHF/L/S-Band-Frequenz
4. 2/4/10/20 Watt HF-Leistung
5. Serielle Schnittstelle / Netzwerkanschluss, Sprache/Ortung
6. Intelligentes Frequenzsprungverfahren
Das Schmalband-Mesh-Funkmodul der NBMesh-Serie unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- und Mehrpunkt-zu-Mehrpunkt-Dynamisches Routing, Multi-Hop-Relais-Drahtlosdatenübertragung, die in UAV-Clustern, bewaffneten Feuerleitzentralen, Notfallrettungskommandos, Notfallkommunikationsbefehlen, Schiffsformations-Seekommunikation, Waldbrandverhütung selbstorganisierenden Netzwerkkommunikation eingesetzt wird.

Leistung:
1. Große Übertragungsentfernung, starke Störfestigkeit
2. Anpassungsfähigkeit an mobile Umgebungen
3. Die Anwendungsschicht unterstützt alle Arten von seriellen Schnittstellen/Netzwerkanschluss-Anwendungsterminals
4. Unterstützung für schnellen Einsatz, dynamische Änderung der Netzwerktopologie, Selbstorganisation ohne zentrales Networking und Multi-Hop-Weiterleitung
5. Empfangsempfindlichkeit bis zu -117 dBm@250 kHz BW
6. Adaptive Datenübertragungsfähigkeit, die den Modulationsmodus und den Codierungsmodus entsprechend den Umgebungsänderungen anpassen und eine adaptive Datenratenübertragung durchführen kann
7. Flexible und effiziente Netzwerkfunktionen, Unterstützung des dynamischen Zeitschlitz-TDMA-Protokolls, des CSMA-Protokolls, zentralisierter Mess- und Steuerungs-Szenarien mit mehr als 6 Hops und Sprachdiensten
8. Keine Konfiguration von IP-Adresse und Treiber erforderlich, nahtlose Kompatibilität mit dem übergeordneten TCP-, UDP-Protokoll, kann Sprache, Datei und andere Datentransparente Interaktion erreichen

NBMesh Schmalband-Mesh-Funkspezifikationen

SDR-Plattform, Wellenform	9363+7Z020, Mobile Network MANET
MIMO-Technologie	Raum-Zeit-Codierung, Empfangsdiversität, TX/RX-Beamforming
Frequenz (70M-6GHz anpassbar)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ L-Band(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ S-Band(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ C-Band(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Kanalbandbreite	250k/500k/1MHz (Dual-Antenne), 400kHz (Single-Antenne)
Empfindlichkeit	-117dBm@250KHz
Modulationsart	BPSK/QPSK/16QAM (adaptiv), OFDM (Dual-Antenne)/SCFDE (Single-Antenne)
Datenrate in der Luft (Single-Antenne/ Dual-Antenne)	50-250kbps@250kHz (Dual-Antenne) 125-500kbps@500kHz (Dual-Antenne) 250-1000kbps@1MHz (Dual-Antenne)
Mehrfachzugriffsmodus	CSMA/TDMA
HF-Kanal	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Sendeleistung	10Watt x2 20Watt x2
Single Hop Kommunikationsentfernung	30-100 km (LOS), 1-30 km (städtischer Bereich)
Arbeitsmodus	Punkt-zu-Punkt/Punkt-zu-Mehrpunkt/Mehrpunkt-zu-Mehrpunkt, Dynamisches Routing/Multi-Hop-Relais, Stern/Linie/Netzwerk/Hybrid
Anschlüsse	Serielle Schnittstelle (Punkt-zu-Punkt bidirektional, Punkt-zu-Mehrfach unidirektional)/Netzwerkanschluss (Unicast, Multicast, Broadcast)/Sprache, Ortung (Broadcast)
Single-Hop-Verzögerung	Durchschnittlich 7 ms (1 MHz BW)
Verschlüsselung	DES, AES128/256, SNOW3G/ZUC optional, Chip-/TF-Kartenverschlüsselung angepasst oder externe Verschlüsselungsmaschine
Störschutzmodus	Manuelle Spektrum-Scanning-Kanalauswahl, Full-Band-Enhanced-Intelligent-Frequenzauswahl (Spektrum-Awareness)/Full-Band-Adaptive-Frequenzsprungverfahren FHSS/Roaming-Modus optional
Lokale/ Fernverwaltung	Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parametereinstellungen, Spektrum-Scanning, Echtzeitanzeige und statistische Aufzeichnungen der Netzwerktopologie, Link-Feldstärke-Signal-Rausch-Verhältnis, Upload- und Download-Traffic, Knotenentfernung, GPS/Beidou-Elektronikkarte, Temperatur-/Spannungs-/Störungsüberwachung, Software-Upgrade. Fernabschaltung und -aufwecken optional
Sonstiges	Die Startzeit beträgt weniger als 28 Sekunden, und die Netzwerkzugriffs-/Aktualisierungs-/Umschaltzeit beträgt weniger als 1 Sekunde. Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hops in Mesh-Netzwerken (Daten 15+ Hops, Sprache 10+ Hops, Video 8+ Hops). Der Gesamtübertragungsratenverlust für mehr als drei Hops beträgt weniger als 70 %. Automatische Trägerverfolgung, angepasst an eine Doppler-Frequenzabweichung von ±6 kHz Frequenzversatz, unterstützt mobile Kommunikation bei Geschwindigkeiten über 7200 Kilometer pro Stunde (6 Mach, 2000 Meter pro Sekunde).
Netzwerkgröße/ Multi-Hop-Fähigkeit	Einzelnes Netzwerk mehr als 256 Knoten/15 Hops
Betriebstemperatur	-40 °C ~+80 °C
Schutzart	IP66, IP67/IP68 angepasst
Spannung/Stromverbrauch	18-32VDC/Betrieb 3-6A/Standby 0,7-0,9A@16,8V, 10Watt x2 18-32VDC/Betrieb 6-7A/Standby 0,7-0,9A@20V, 20Watt x2
Stromauswahl	Stromversorgung über Twist-Lock-Batterie oder Hauptkabel
Batterien	10-12/6-8 Stunden für 427/213 Wh (Rucksackfunk) Polymer-Lithium-Batterie
Abmessungen/Gewicht	22,9 x 18,9 x 6,2 cm/3,86 kg, mit 22,2 V/213 Wh Batterie Dual-Antennen-Rucksack
Installation/Farbe	4 Befestigungslöcher/Schwarz, Eisengrau, Armeegrün optional
Grundlegende Schnittstelle	2xTNC HF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1,2-230,4 kbit/s, DC-Eingang
Push-to-Talk/ Zusatzschnittstelle	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Optionale Netzwerkerweiterung	Öffentliches Netzwerk-Routing/4G LTE, WB-NB-Integration, Glasfaser, Satellit
Link-Statusanzeige	Dauerhaft rot - Das Netzwerk ist nicht verbunden Blinkt rot - Starten/nicht mit dem Netzwerk verbunden Dauerhaft grün - Das Netzwerk ist verbunden Blinkt grün - Voice PTT ist unten
RSSI-Link-Anzeige	Dauerhaft grün - Die Link-Qualität ist ausgezeichnet Dauerhaft blau - Die Link-Qualität ist gut Dauerhaft gelb - Die Link-Qualität ist mittelmäßig Dauerhaft lila - Die Link-Qualität ist etwas schlechter Dauerhaft rot - Die Link-Qualität ist schlecht oder der Link ist ausgefallen
Verwaltungsschnittstelle/ Steuerschnittstelle	Webbasierte Netzwerkverwaltung/GUI, API für die Entwicklung einer sekundären Schnittstelle/SNMP



             Stern-Netzwerk-Topologie I                         Stern-Netzwerk-Topologie II                          Stern-Netzwerk-Topologie III
