| Allgemein |
| SDR-Plattform, Wellenform |
9363 oder 9361+7Z020, Mobile Network MANET |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfangsdiversität, TX/RX-Beamforming |
| Empfindlichkeit |
-103 dBm@5 MHz BW, -117 dBm@250 kHz |
| Kanalbandbreite |
1,25/2,5/5/10/20 MHz Breitband, 250 k/500 k/1 MHz Schmalbandeinstellung |
| Datenrate |
1-70 Mbit/s (20 MHz BW) Breitband, 50-1000 kbit/s Schmalband adaptiv, QoS |
| Modulationsart |
TD-COFDM, BPSK/QPSK/16QAM/64QAM adaptiv (feste Einstellung optional) |
HF-Ausgangsleistung
(Unterstützung TPC, Sendeleistungsregelung) |

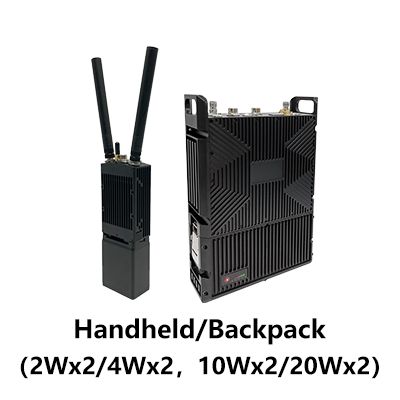

Handheld: 2 Watt x2; 4 Watt x2; 5 Watt x2
Rucksack: 10 Watt x2; 20 Watt x2 |
| Kommunikationsmodus |
Dezentrale P2P-, P2MP- und MP2MP-Kommunikation mit Cross-Connection, unterstützt kleine (innerhalb von 8 Knoten) MESH-Netzwerke mit dynamischem Routing und Multi-Hop-Relay |
| Single-Hop-Verzögerung |
Durchschnittlich 6 ms (unidirektional, 20 MHz BW) |
| Verschlüsselung |
DES, AES128/256 (SM4/SNOW3G/ZUC optional, Chip-/TF-Kartenverschlüsselung angepasst oder externe Verschlüsselungsmaschine) |
| Anti-Jamming-Modus |
Manuelle Spektrum-Scanning-Kanalauswahl, Vollband-erweiterte intelligente Frequenzauswahl (Spektrum-Awareness)/Vollband-adaptive Frequenzsprünge/Roaming-Modus optional |
|
Lokale/
Fernverwaltung
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parametereinstellungen, Spektrum-Scanning, Echtzeitanzeige und statistische Aufzeichnungen der Netzwerktopologie, Feldstärke der Verbindung, Signal-Rausch-Verhältnis, Upload- und Download-Datenverkehr, Knotenentfernung, BD/GPS (GNSS)-Positions-Elektronikkarte, Temperatur-/Spannungs-/Störungsüberwachung, Software-Upgrade (Remote-Stille und Wake-up optional) |
| Sonstiges |
Die Boot-Zeit beträgt weniger als 28 Sekunden, und die Netzwerkzugriffs-/Aktualisierungs-/Umschaltzeit beträgt weniger als 1 Sekunde;
Die Netzwerkgröße beträgt weniger als 8 Knoten, und der Gesamtbandbreitenverlust über drei Hops beträgt weniger als 70 %;
Automatische Trägerverfolgung, Anpassung an Doppler-Frequenzverschiebung von ±6 kHz Frequenzabweichung, Unterstützung der mobilen Kommunikation bei Geschwindigkeiten von über 7200 Kilometern pro Stunde (Mach 6, 2000 Meter pro Sekunde) |
| Bänder(300M-6GHz anpassbar. Gleiche Frequenz oder unterschiedliche Frequenz von 2T2R im Einzelband oder 1T2R im Dualband wählbar/intelligente Änderung) |
| BAND |
Frequenzbereich |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L-Band |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,5*GHz |
| S-Band |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6*GHz |
| C-Band |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Hinweis: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Umgebung |
| Betriebstemperatur |
-40ºC ~+80ºC |
| Schutzart |
IP66, IP67/IP68 angepasst |
| Mechanisch |
| Größe/Gewicht |

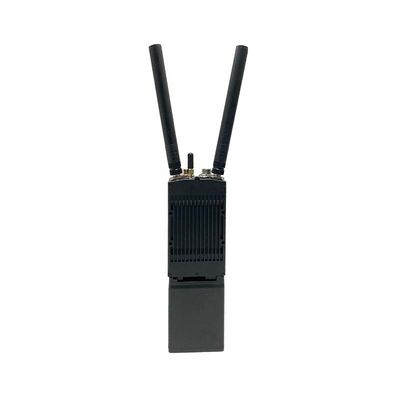

Handheld:
19,0 x 6,8 x 3,8 cm/769 g, mit 11,1 V/77,7 Wh Akku
26,0 x 6,8 x 3,8 cm/1,04 kg, mit 11,1 V/114 Wh Akku
20,7 x 6,9 x 5,5 cm/1,30 kg, mit 11,1 V/114 Wh Akku (5G-Routing)
21,0 x 6,8 x 5,2 cm/972 g, mit 11,1 V/77,7 Wh Akku (Vierband)
15,5 x 6,6 x 3,2 cm/430 g, Enthält Lithiumbatterie, ohne Antenne und Rückclip

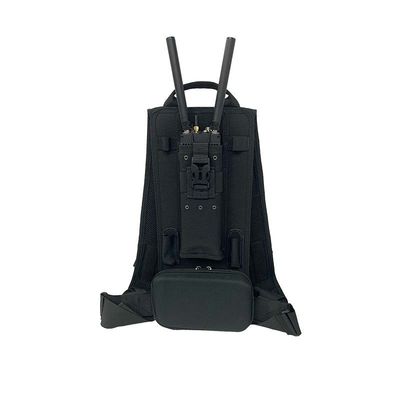

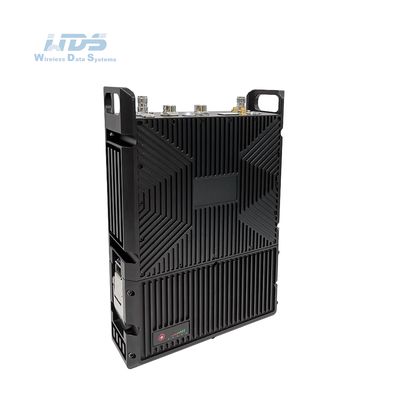

Rucksack:
27,5 x 18,9 x 6,2 cm/4,15 kg, mit 22,2 V/213 Wh Akku
33,6 x 18,9 x 6,2 cm/5,26 kg, mit 22,2 V/427 Wh Akku
29,5 x 23,0 x 6,5 cm/5,26 kg, mit 22,2 V/213 Wh Akku (Dualband Betrieb)
28,8 x 21,0 x 6,2 cm/4,61 kg, mit 22,2 V/213 Wh Akku (Dualband Auswahl Betrieb)
22,9 x 18,9 x 6,5 cm/2,95 kg, mit 22,2 V/427 Wh Akku (Vierband Auswahl Betrieb)
|
| Farbe |
Schwarz, Eisengrau (Armeegrün optional) |
| Installation |
Handheld/4 Befestigungslöcher, Rucksack |
| Strom |
| Versorgungsspannung |
12-36 V DC, 2 Watt×2/4 Watt×2/5 Watt×2
18-32 V DC, 10 Watt×2/20 Watt×2
|
| Stromverbrauch |
Betrieb 1-2A/Standby 0,4-0,6A@12V, 2 Watt×2
Betrieb 2-4A/Standby 0,5-0,7A@12V, 4 Watt×2/5 Watt×2
Betrieb 3-6A/Standby 0,7-0,9A@24V, 10 Watt×2
Betrieb 6-7A/Standby 0,7-0,9A@24V, 20 Watt×2
|
| Batterien |
Handheld: 6-8 Stunden für 77,7 Wh Polymer-Lithium-Batterie (Standard); 8-10 Stunden für 114 Wh Polymer-Lithium-Batterie
Rucksack: 6-8 Stunden für 213 Wh Polymer-Lithium-Batterie (Standard); 10-12 Stunden für 427 Wh Polymer-Lithium-Batterie
|
| Schnittstelle |
| Basisschnittstelle |
2xTNC HF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-Eingang. TTL (UART), SBUS und Bluetooth 1.2-230,4 kbit/s, Wi-Fi-Zugangspunkt und BD/GPS (GNSS) sind verfügbar. Unterstützt transparente Übertragung über Ethernet und serielle Schnittstellen sowie alle Kommunikationsprotokolle, einschließlich MAVLink. Wählbare Dienstpriorität |
Push-to-Talk/Zusatz
Schnittstelle |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Netzwerkerweiterung optional |
Öffentliches Netzwerk-Routing/4G LTE, WB-NB-Integration, Glasfaser, Satellit |
| Videoerweiterung optional |
Geringe Verzögerung HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Link-Statusanzeige |
Dauerhaft rot - Das Netzwerk ist nicht verbunden
Blinkt rot - Starten/nicht mit dem Netzwerk verbunden
Dauerhaft grün - Das Netzwerk ist verbunden
Blinkt grün - Push-To-Talk wurde gedrückt |
| RSSI-Link-Anzeige |
Dauerhaft grün - Die Verbindungsqualität ist ausgezeichnet
Dauerhaft blau - Die Verbindungsqualität ist gut
Dauerhaft gelb - Die Verbindungsqualität ist mittelmäßig
Dauerhaft lila - Die Verbindungsqualität ist etwas schlechter
Dauerhaft rot - Die Verbindungsqualität ist schlecht
Aus - Die Verbindung ist unterbrochen |
Verwaltungsschnittstelle/
Steuerschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für die sekundäre Entwicklungsschnittstelle/SNMP |
