| Allgemeine |
| SDR-Plattform, Wellenform |
9363 oder 9361+7Z020, Mobilfunknetz MANET |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfang von Vielfalt, TX/RX-Strahlformung |
| Empfinden Sie Sensibilität |
-103 dBm@5MHz BW, -117 dBm@250KHz |
| Kanalbandbreite |
1.25/2.5/5/10/20MHz Breitband, 250k/500k/1MHz Schmalband Einstellung |
| Datenrate |
1-70Mbps ((20MHz BW) Breitband, 50-1000kbps Schmalband Adaptiv, QoS |
| Modulationsmodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Feststellung optional) |
HF-Ausgangsleistung
(TPC-Unterstützung, Steuerung der Übertragungsleistung) |
0.25 Watt x2; 0,5 Watt x2
1 Watt x2; 2 Watt x2
4 Watt x2; 5Watt x2
10 Watt x2; 20 Watt x2
30 Watt x2; 40 Watt x2
|
| Art der Kommunikation |
Dezentralisierte P2P-, P2MP- und MP2MP-Kommunikation mit Kreuzverbindung,Unterstützung von kleinstflächigen (innerhalb von 8 Knoten) MESH-Netzwerken mit dynamischem Routing undMehrfach-Hop-Relais |
| Einzelsprungverzögerung |
Durchschnittliche 6 ms (einseitig, 20 MHz BW) |
| Verschlüsselung |
DES, AES128/256 (SM4/SNOW3G/ZUC optional, Verschlüsselung der Chip-/TF-Karte)angepasste oder externe Verschlüsselungsmaschine) |
| Antisperrmodus |
Manuelle Kanalwahl für Spektrum-Scannen, vollbandverstärkte intelligenteFrequenzwahl ((Spektrumbewusstsein) /Fullband-adaptive Frequenzspringen/Roaming-Modus ist optional |
|
Lokal
Fernmanagement
|
Betriebsfrequenz, Kanalbandbreite, Netzwerkinformator, Übertragungsleistung und sonstigeEinstellungen von Parametern, Spektrumscanning, Echtzeitanzeige und statistische Aufzeichnungender Netzwerktopologie, Signal-Rausch-Verhältnis der Verbindungsfeldstärke, Upload und DownloadVerkehr, Knotenentfernung, BD/GPS (GNSS) Positionierung elektronischer Karte, Temperatur/Spannung/Störungen Überwachung, Software-Upgrade (Fernschall und Weckvorgang)nicht erwünscht) |
| Andere |
Die Bootzeit beträgt weniger als 28 Sekunden und der Netzwerkzugang/Aktualisierung/Schalterdie Zeit ist weniger als 1 Sekunde;
Die Netzwerkgröße beträgt weniger als 8 Knoten, und der Gesamtbandbreitenverlust über drei Hoppsweniger als 70% beträgt;
Automatische Trägerverfolgung, die sich an eine Doppler-Frequenzverschiebung von ±6 kHz anpasstAbweichung, die mobile Kommunikation bei Geschwindigkeiten über 7200 km/h unterstütztStunde (Mach 6, 2000 Meter pro Sekunde) |
| Gewebe(300M-6GHz anpassbar, gleiche Frequenz oder unterschiedliche Frequenz von 2T2R im Einzelband oder 1T2R im Dualband wählbar/intelligenter Wechsel) |
| BAND |
Frequenzbereich |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L-Band |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S-Band |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C-Band |
4.4-5.0/5.25-5. Das ist nicht wahr.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Anmerkung: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Umwelt |
| Betriebstemperatur |
-40 °C ~ +80 °C |
| Schutzniveau |
IP66, IP67/IP68 individuell angepasst |
| Mechanische |

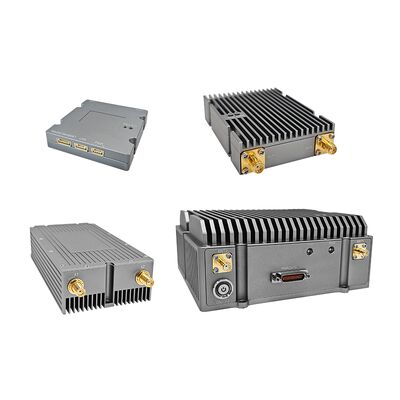

| Größe/Gewicht |

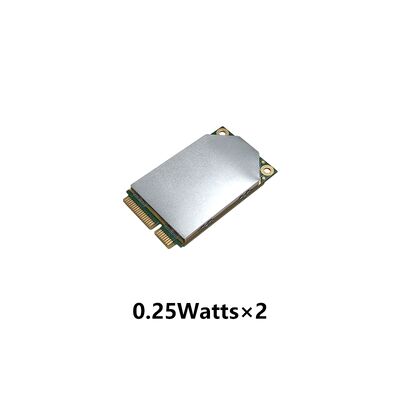

5.1x3.0x0.7cm/14g, 0,25Watt × 2-Eisengrau, DDL-Nano

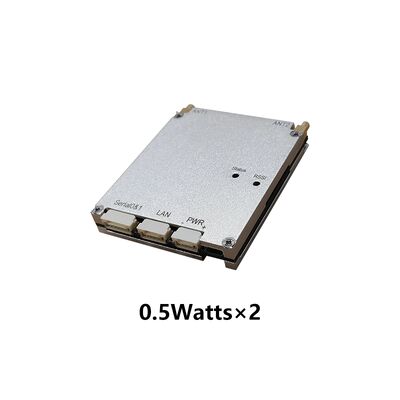

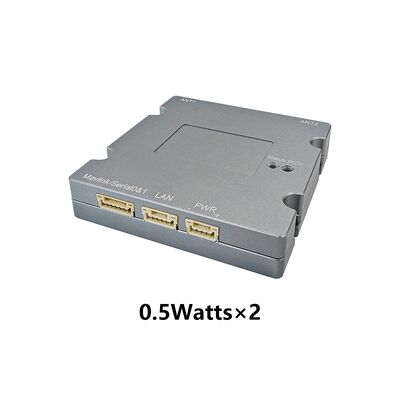

6.0x4.8x1.1cm/46g, 0.5Watt × 2-Eisengrau, DDL-mini
6.0x5.8x1.3cm/60g, 0,5Watt × 2-Eisengrau, DDL-mini

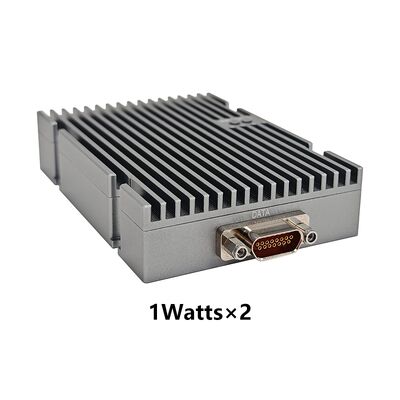

9.6x5.8x1.9cm/120g, 1Watt × 2-Eisengrau, DDL-mini

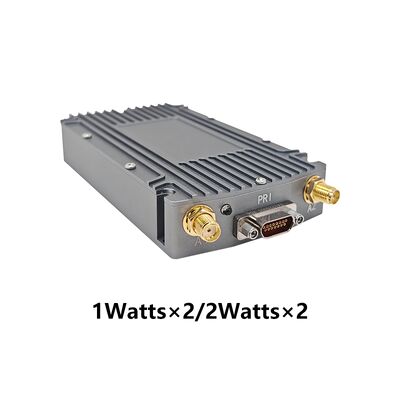

11.7x6.2x2.0cm/160g, 1Watt × 2 / 2Watt × 2-Eisengrau
11.7x6.2x3.8cm/349g, 1Watt × 2 / 2Watt × 2-Schwarz
11.7x6.2x4.2cm/364g, 1Watt × 2 / 2Watt × 2-Multi-Interface Schwarz

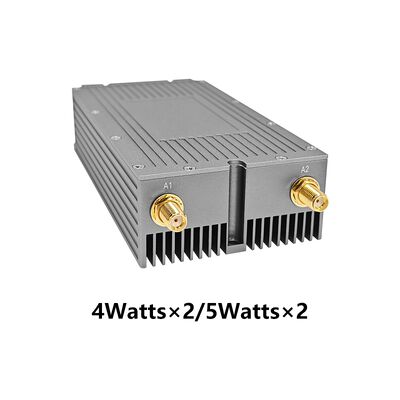

13.8x6.2x2.7cm/225g, 4Watt×2-Eisengrau

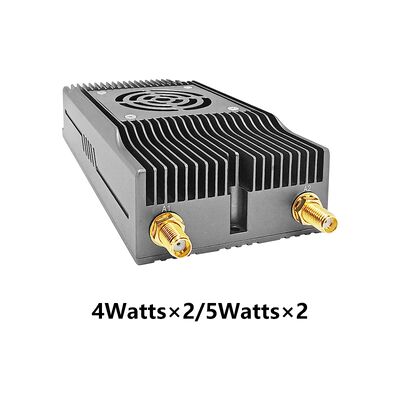

13.8x6.2x3.1cm/271g, 5Watt × 2-Ventilator Eisengrau

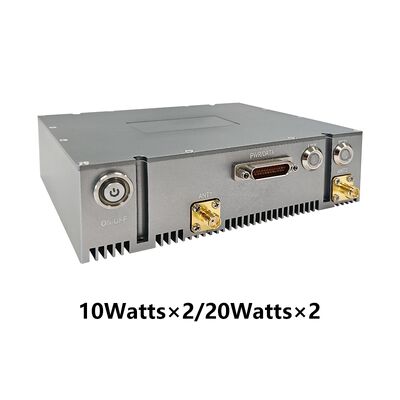

13.4x12.8x3.8cm/598g, 10Watt ×2/20Watt ×2-Eisengrau

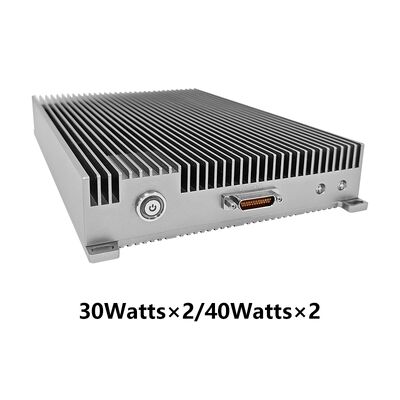

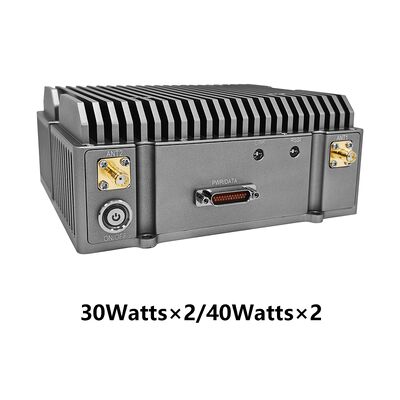

23.0x14.8x3.5cm/1.25kg, 30Watt × 2 / 40Watt × 2-Dünner Eisen Grau |
| Farbe |
Schwarz, Eisengrau (Armeegrün optional) |
| Einrichtung |
4 Montageöffnungen |
| Macht |
| Versorgungsspannung |
3.5-5V Gleichstrom, 0,25 Watt × 2
9-39V Gleichstrom, 0,5 Watt × 2/1Watt × 2
12-36 V Gleichstrom, 2 Watt × 2/4 Watt × 2/5 Watt × 2
18-32 V Gleichstrom, 10 Watt × 2 / 20 Watt × 2
28-32 V Gleichstrom, 30 Watt × 2 / 40 Watt × 2 |
| Stromverbrauch |
Betrieb 1-2A/Standby 0,5-1A@3,5-5V, 0,25 Watt × 2
Betrieb 0.3-0.5A/Standby 0.2-0.3A@12V, 0,5 Watt × 2
Betrieb 1-2A/Standby 0,5-0,7A@12V, 1 Watt × 2 Watt × 2
Betrieb 2-4A/Standby 0,5-0,7A@12V, 4Watt × 2/5Watt × 2
Betrieb 3-6A/Standby 0,7-0,9A@18V, 10 Watt × 2
Betrieb 6-10A/Standby 0,7-0,9A@20V, 20 Watt × 2
Betrieb 22A/Standby 0,4-1.6A@28-32V, 30 Watt × 2 / 40 Watt × 2 |
| Leistungsauswahl |
Stromversorgung über Hauptkabel |
| Schnittstelle |
| Grundlegende Schnittstelle |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet100/1000BaseT, RS232, Gleichstrom-Eingang, TTL (UART), SBUS undBluetooth 1.2-230.4Kbps, Wi-Fi-Zugriffspunkt und BD/GPS(GNSS) verfügbar sind.Ethernet- und serielle Ports und alle Kommunikationsprotokolle,Einschließlich MAVLink. |
| Netzwerkerweiterung optional |
Öffentliche Netzwerkverbindungen/4G LTE, WB-NB-Integration, Glasfaser, Satelliten |
| Videoerweiterung optional |
HDMI/SDI/CVBS mit geringer Verzögerung, 4K/2K/1080P/720P/D1 |
| Leistungsindikator |
Dauergrün - eingeschaltet |
| Verknüpfungsstatusindikator |
Stetiges Rot - Netzwerk nicht angeschlossen
Rot blinkt - Start/nicht mit dem Netzwerk verbunden
Stetig grün - Das Netz ist angeschlossen |
| RSSI-Verknüpfungsindikator |
Steady Green - Die Qualität der Links ist hervorragend
Gleichbleibendes Blau - Die Qualität des Links ist gut
Stetig gelb - die Qualität der Links ist mittel
Steady Purple - Die Linkqualität ist etwas schlechter
Stetiges Rot - Schlechte Qualität des Links
- Die Verbindung ist unterbrochen.
|
Verwaltungsschnittstelle
Steuerungsschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für Sekundärentwicklungsschnittstelle/SNMP |
