| Allgemeine |
| SDR-Plattform, Wellenform |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Mobilfunknetz MANET+MIMO |
| MIMO-Technologie |
Raumzeit-Codierung, Empfangsvielfalt, TX/RX-Beamforming, Raumplex |
| Empfinden Sie Sensibilität |
-103 dBm@5MHz BW |
| Kanalbandbreite |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz Dual-Antenne-Frequenzempfänger der Trägeraggregation), konfigurierbar |
| Datenrate |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, Strahlformung durch 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptiv, QoS |
| Modulationsmodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptiv (Feststellung optional) |
HF-Ausgangsleistung
(TPC-Unterstützung, Steuerung der Übertragungsleistung, 1 dBm einstellbar) |

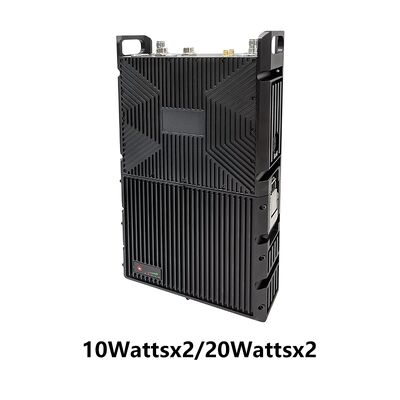

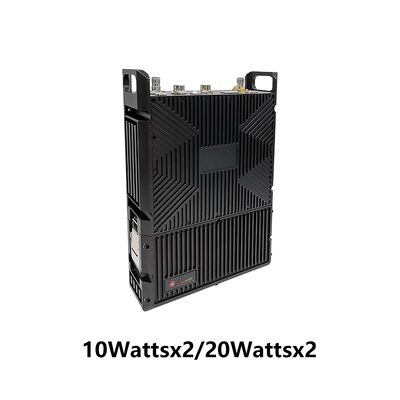

10 Watt × 2
20 Watt × 2
|
| Modus |
Verteilte zentrallose Punkt-zu-Punkt-/Punkt-zu-Mehrpunkt-/Mehrpunkt-zu-Mehrpunkt, Schicht 2 oder 3 dynamischer Routing, Multi-Hop-Relee, Star/Line/Netzwerk/Hybrid |
| Einzelsprungverzögerung |
Durchschnittliche 6 ms (einseitig, 20 MHz BW) |
| Verschlüsselung |
DES, AES128/256 (SM4/SNOW3G/ZUC optional, Chip-/TF-Kartenschlüsselung individuell oder externe Verschlüsselungsmaschine) |
| Antisperrmodus |
Manuelle Kanalwahl durch Spektrumscanning/Fullband-verstärkte intelligente Frequenzwahl (Spectrum-Awareness)/Fullband-adaptive Frequenz-Hopping-FHSS/Roaming-Modus, mehrstufige Störungsbekämpfung |
|
Lokal
Fernmanagement
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parameter-Einstellungen, Spektrumscanning, Echtzeitanzeige und statistische Aufzeichnungen der Netztopologie,Verbindungsfeldstärke Signal-Rausch-Verhältnis, Upload und Download des Datenverkehrs, Knotenentfernung, BD/GPS (GNSS) Positionierung elektronischer Karte, Temperatur/Spannung/Störungen Überwachung, Software-Upgrade (Fernschall und Weckfunktion optional) |
| Andere |
Die Anlaufzeit beträgt weniger als 28 Sekunden und die Netzwerkzugangs-/Aktualisierungs-/Übergangszeit weniger als 1 Sekunde.
Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hopps in Mesh-Netzwerken (Daten-Hops 15+, Sprach-Hops 10+, Video-Hops 8+);
Der Gesamtverlust der Übertragungsrate bei mehr als drei Hopfen beträgt weniger als 70%;
Automatische Trägerverfolgung, angepasst an eine Doppler-Frequenzabweichung von ±6 kHz Frequenzverschiebung, unterstützt die mobile Kommunikation bei Geschwindigkeiten über 7200 Kilometer pro Stunde (6 Mach, 2000 Meter pro Sekunde) |
| Gewebe(70M-6GHz/Upper C-X-Ku anpassbar. Gleiche Frequenz oder unterschiedliche Frequenz von TDD, 2T2R im Einzelband oder 1T2R im Dualband) |
| BAND |
Frequenzbereich |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-Band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S-Band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C-Band (GHz) |
4.4-5.0/5.25-5. Das ist nicht wahr.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Anmerkung: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT (MHz) |
Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok. |
| Umwelt |
| Betriebstemperatur |
-40 °C ~ +80 °C |
| Schutzniveau |
IP66 (IP67/IP68 individuell angepasst) |
| Mechanische |
| Größe/Gewicht |
27.5x18.9x6.2cm/4.15kg, mit 22,2V/213Wh Batterie
33.6x18.9x6.2cm/5.26kg, mit 22,2V/427Wh Batterie

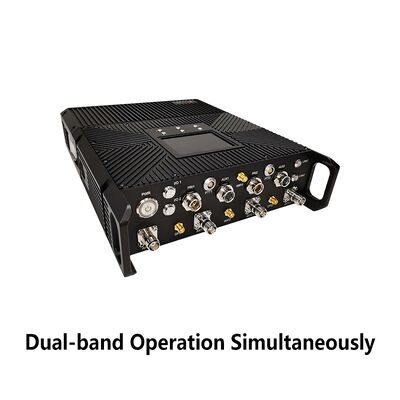

29.5x23.0x6.5cm/5.26kg, mit 22,2V/213Wh Batterie (Doppelbandbetrieb)
28.8x21.0x6.2cm/4.61kg, mit 22,2V/213Wh Batterie (Dual-Band Selection Operate)

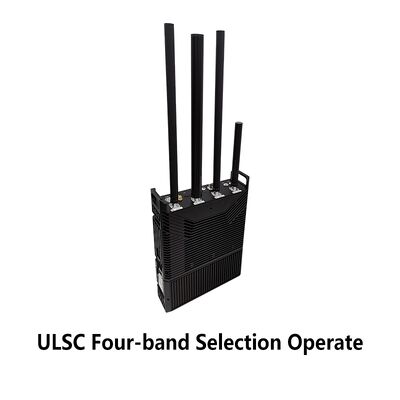

22.9x18.9x6.5cm/2.95kg, mit 22,2V/427Wh-Batterie (Vier-Band-Auswahlbetrieb) |
| Farbe |
Schwarz (Iron Gray, Militärgrün optional) |
| Einrichtung |
4 Einbauhöhle, Ohren |
| Macht |
| Versorgungsspannung |
18-32 V Gleichstrom, 10 Watt × 2 / 20 Watt × 2 |
| Stromverbrauch |
Betrieb 3-6A/Standby 0,7-0,9A@24V, 10 Watt × 2
Betrieb 6-7A/Standby 0,7-0,9A@24V, 20 Watt × 2 |
| Leistungsauswahl |
6 bis 8 Stunden für eine 213Wh-Lithium-Polymerbatterie (Standard);
10-12 Stunden für eine 427Wh-Polymer-Lithiumbatterie |
| Schnittstelle |
| Grundlegende Schnittstelle |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-Eingang. TTL (UART) / SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) optional. Unterstützt eine transparente Übertragung über Ethernet und serielle Ports,und unterstützt alle Kommunikationsprotokolle, einschließlich MAVLink. Dienstpriorität kann ausgewählt werden |
Drücken, um zu sprechen.
Hilfsoberfläche |
Die in Absatz 1 Buchstabe a genannten Daten werden in der Liste der Daten gespeichert. |
| Netzwerkerweiterung optional |
Öffentliche Netzwerkverbindungen/4G LTE, WB-NB-Integration, Glasfaser, Satelliten |
| Videoerweiterung optional |

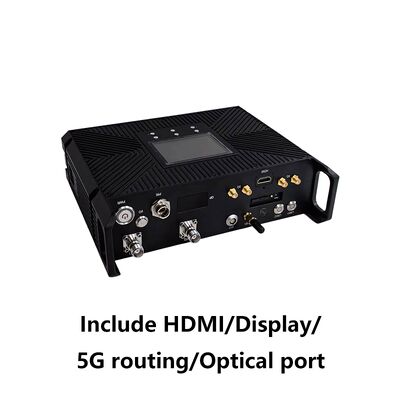

HDMI/SDI/CVBS mit geringer Verzögerung, 4K/2K/1080P/720P/D1 |
| Verknüpfungsstatusindikator |
Stetiges Rot - Netzwerk nicht angeschlossen
Rot blinkt - Start/nicht mit dem Netzwerk verbunden
Stetig grün - Das Netz ist angeschlossen
Grün blinkt - Push-To-Talk wurde verschoben |
| RSSI-Verknüpfungsindikator |
Steady Green - Die Qualität der Links ist hervorragend
Gleichbleibendes Blau - Die Qualität des Links ist gut
Stetig gelb - die Qualität der Links ist mittel
Steady Purple - Die Linkqualität ist etwas schlechter
Stetiges Rot - Schlechte Qualität des Links
- Die Verbindung ist unterbrochen. |
Verwaltungsschnittstelle
Steuerungsschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für Sekundärentwicklungsschnittstelle/SNMP |
