| Allgemeine |
| SDR-Plattform, Wellenform |
9363 oder 9361+7Z020, Mobilfunknetz MANET |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfang von Vielfalt, TX/RX-Strahlformung |
| Empfinden Sie Sensibilität |
-103 dBm@5MHz BW |
| Kanalbandbreite |
1.25/2.5/5/10/20MHz Breitband, 250k/500k/1MHz Schmalband Einstellung |
| Datenrate |
1-70Mbps ((20MHz BW) Breitband, 50-1000kbp Schmalband Adaptiv, QoS |
| Modulationsmodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Feststellung optional) |
HF-Ausgangsleistung
(TPC-Unterstützung, Steuerung der Übertragungsleistung) |
0.25 Watt x2; 0,5 Watt x2
1 Watt x2; 2 Watt x2
4 Watt x2; 5Watt x2
10 Watt x2; 20 Watt x2 |
| Art der Kommunikation |
Dezentralisierte P2P-, P2MP- und MP2MP-Kommunikation mit Kreuzverbindung, Unterstützung von kleinstflächigen (innerhalb von 8 Knoten) MESH-Netzwerken mit dynamischem Routing und Multi-Hop-Relay |
| Einzelsprungverzögerung |
Durchschnittliche 6 ms (einseitig, 20 MHz BW) |
| Verschlüsselung |
DES, AES128/256 (SM4/SNOW3G/ZUC optional, Chip-/TF-Kartenschlüsselung individuell oder externe Verschlüsselungsmaschine) |
| Antisperrmodus |
Manuelle Kanalwahl beim Spektrumscannen, intelligente Frequenzwahl im Vollband (Spectrum awareness) / Adaptive Frequenzhopping im Vollband/Roaming-Modus optional |
|
Lokal
Fernmanagement
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parameter-Einstellungen, Spektrumscanning, Echtzeitanzeige und statistische Aufzeichnungen der Netztopologie,Verbindungsfeldstärke Signal-Rausch-Verhältnis, Upload und Download des Datenverkehrs, Knotenentfernung, BD/GPS (GNSS) Positionierung elektronischer Karte, Temperatur/Spannung/Störungen Überwachung, Software-Upgrade (Fernschall und Weckfunktion optional) |
| Andere |
Die Startzeit beträgt weniger als 28 Sekunden und die Netzwerkzugangs-/Aktualisierungs-/Schaltzeit weniger als 1 Sekunde.
Die Netzwerkgröße beträgt weniger als 8 Knoten und der Gesamtbandbreitenverlust über drei Hopps beträgt weniger als 70%;
Automatische Trägerverfolgung, die sich an eine Doppler-Frequenzverschiebung von ±6 kHz Frequenzentwicklung anpasst, unterstützt Mobilfunkkommunikation bei Geschwindigkeiten von mehr als 7200 km/h (Mach 6,2000 m/s) |
| Gewebe(300M-6GHz anpassbar, gleiche Frequenz oder unterschiedliche Frequenz von 2T2R im Einzelband oder 1T2R im Dualband wählbar/intelligenter Wechsel) |
| BAND |
Frequenzbereich |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L-Band |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S-Band |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C-Band |
4.4-5.0/5.25-5. Das ist nicht wahr.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Anmerkung: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Umwelt |
| Betriebstemperatur |
-40 °C ~ +80 °C |
| Schutzniveau |
IP66 (IP67/IP68 individuell angepasst) |
| Mechanische |
| Größe/Gewicht |

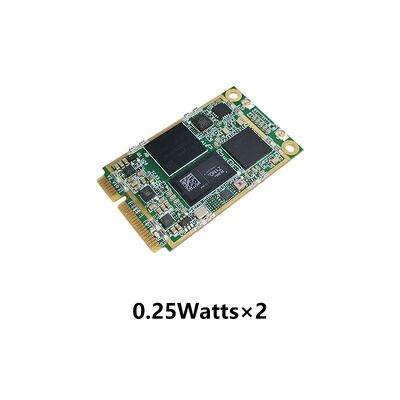

5.1x3.0x0.6cm/11g, 0,25Watt × 2, DDL-Nano

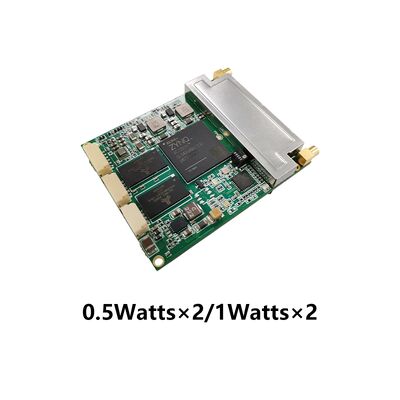

5.8x4.8x1.0cm/27g, 0,5 Watt × 2/1Watt × 2, DDL-mini

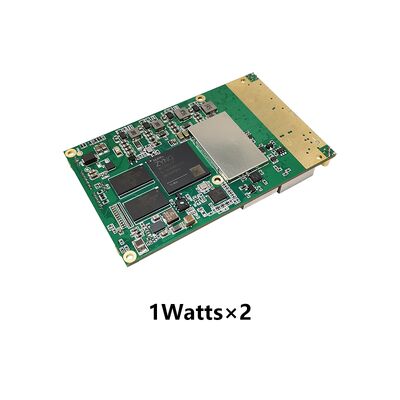

8.7x5.4x1.0cm/40g, 1Watt × 2

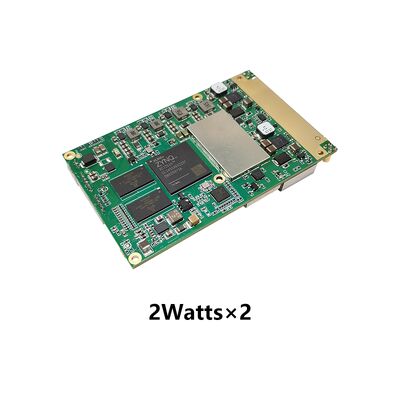

8.7x5.4x1.0cm/43g, 2Watt ×2

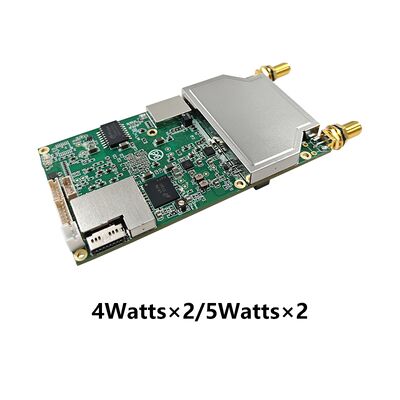

11.5x5.4x1.3cm/56g, 4Watt × 2/5Watt × 2

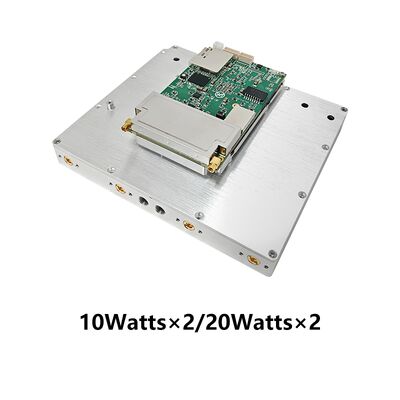

12.7x11.0x3.4cm/524g, 10Watt × 2 / 20Watt × 2
|
| Einrichtung |
4 Montageöffnungen |
| Macht |
| Versorgungsspannung |
3.5-5V Gleichspannung, 0,25 Watt x2
9-39V Gleichstrom, 0,5 Watt x2/1 Watt x2
12-36 V Gleichstrom, 2 Watt × 2/4 Watt × 2/5 Watt × 2
18 bis 32 V Gleichstrom, 10 Watt x2/20 Watt x2
|
| Stromverbrauch |
Betrieb 1-2A/Standby 0,5-1A@3,5-5V, 0,25 Watt × 2
Betrieb 0.3-0.5A/Standby 0.2-0.3A@12V, 0,5 Watt × 2
Betrieb 1-2A/Standby 0,5-0,7A@12V, 1 Watt × 2 Watt × 2
Betrieb 2-4A/Standby 0,5-0,7A@12V, 4Watt × 2/5Watt × 2
Betrieb 3-6A/Standby 0,7-0,9A@18V, 10 Watt × 2
Betrieb 6-10A/Standby 0,7-0,9A@20V, 20 Watt × 2
|
| Leistungsauswahl |
Stromversorgung über Hauptkabel |
| Schnittstelle |
| Grundlegende Schnittstelle |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-Eingang. TTL (UART), SBUS und Bluetooth 1.2-230.4Kbps, Wi-Fi-Zugriffspunkt und BD/GPS (GNSS) sind verfügbar.Unterstützt eine transparente Übertragung über Ethernet und serielle Ports, und alle Kommunikationsprotokolle, einschließlich MAVLink. |
| Netzwerkerweiterung optional |
Öffentliche Netzwerkverbindungen/4G LTE, WB-NB-Integration, Glasfaser, Satelliten |
| Videoerweiterung optional |
HDMI/SDI/CVBS mit geringer Verzögerung, 4K/2K/1080P/720P/D1 |
| Leistungsindikator |
Dauergrün - eingeschaltet |
| Verknüpfungsstatusindikator |
Stetiges Rot - Netzwerk nicht angeschlossen
Rot blinkt - Start/nicht mit dem Netzwerk verbunden
Stetig grün - Das Netz ist angeschlossen |
| RSSI-Verknüpfungsindikator |
Steady Green - Die Qualität der Links ist hervorragend
Gleichbleibendes Blau - Die Qualität des Links ist gut
Stetig gelb - die Qualität der Links ist mittel
Steady Purple - Die Linkqualität ist etwas schlechter
Stetiges Rot - Schlechte Qualität des Links
- Die Verbindung ist unterbrochen. |
Verwaltungsschnittstelle
Steuerungsschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für Sekundärentwicklungsschnittstelle/SNMP |
