| Allgemein |
| SDR-Plattform, Wellenform |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Mobiles Netzwerk MANET+MIMO |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfangsdiversität, TX/RX-Beamforming, Raummultiplexing |
| Empfindlichkeit |
-103dBm@5MHz BW |
| Kanalbandbreite |
1,25/2,5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz Dual-Antennen-Frequenz-Transceiver mit Carrier Aggregation), konfigurierbar |
| Datenrate |
1-70Mbit/s (20MHz BW, 7Z020)/1-130Mbit/s (20MHz BW, Beamforming durch 7Z030)/1-252Mbit/s (40MHz BW)/1-350Mbit/s (80MHz BW) Adaptiv, QoS |
| Modulationsart |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptiv (Festeinstellung optional) |

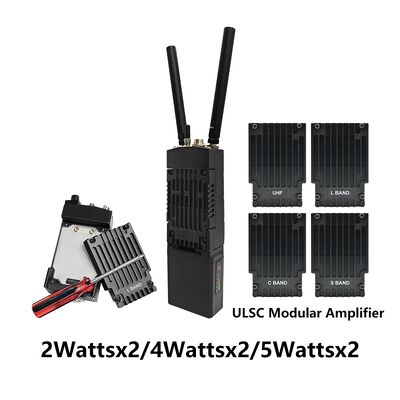

HF-Ausgangsleistung
(Unterstützung TPC, Sendeleistungsregelung, 1dBm einstellbar) |

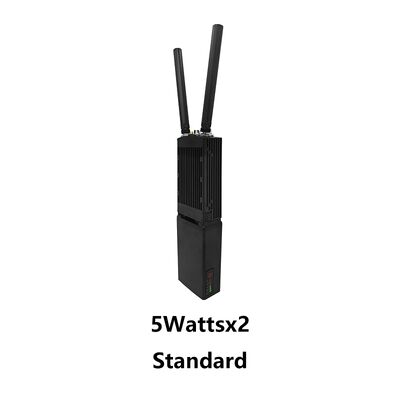

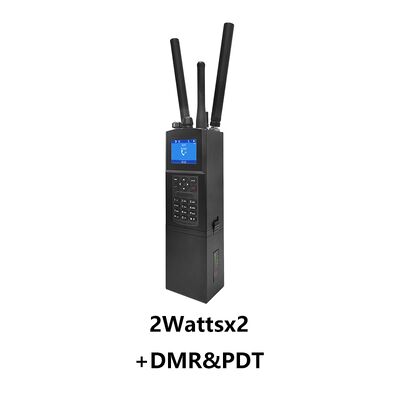

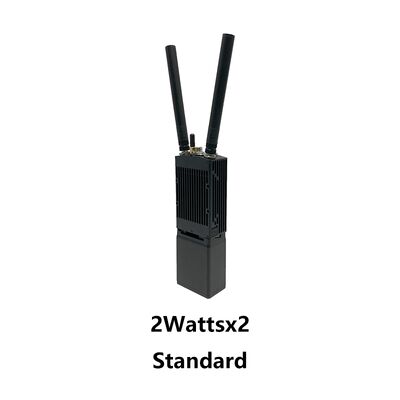

2 Watt×2
4 Watt×2
5 Watt×2 |
| Modus |
Verteiltes zentrumsfreies Punkt-zu-Punkt/Punkt-zu-Mehrpunkt/Mehrpunkt-zu-Mehrpunkt, Layer 2 oder 3 des dynamischen Routings, Multi-Hop-Relay, Stern/Linie/Netzwerk/Hybrid |
| Single-Hop-Verzögerung |
Durchschnittlich 6 ms (Unidirektional, 20 MHz BW) |
| Verschlüsselung |
DES, AES128/256 (SM4/SNOW3G/ZUC optional, Chip-/TF-Kartenverschlüsselung angepasst oder externe Verschlüsselungsmaschine) |
| Störschutzmodus |
Manuelle Spektrum-Scanning-Kanalauswahl/Vollband-erweiterte intelligente Frequenzauswahl (Spektrum-Awareness)/Vollband-adaptive Frequenzsprungverfahren FHSS/Roaming-Modus, Mehrstufiger Störschutz |
|
Lokale/
Fernverwaltung
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parametereinstellungen, Spektrum-Scanning, Echtzeit-Anzeige und statistische Aufzeichnungen der Netzwerktopologie, Link-Feldstärke-Signal-Rausch-Verhältnis, Upload- und Download-Traffic, Knotendistanz, BD/GPS(GNSS)-Positionsbestimmung elektronische Karte, Temperatur-/Spannungs-/Störungsüberwachung, Software-Upgrade (Fernabschaltung und -aufwecken optional) |
| Sonstiges |
Die Startzeit beträgt weniger als 28 Sekunden, und die Netzwerkzugriffs-/Aktualisierungs-/Umschaltzeit beträgt weniger als 1 Sekunde;
Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hops in Mesh-Netzwerken (Daten 15+ Hops, Sprache 10+ Hops, Video 8+ Hops);
Der Gesamtübertragungsratenverlust für mehr als drei Hops beträgt weniger als 70 %;
Automatische Trägerverfolgung, angepasst an eine Doppler-Frequenzabweichung von ±6 kHz Frequenzversatz, unterstützt mobile Kommunikation bei Geschwindigkeiten über 7200 Kilometer pro Stunde (6 Mach, 2000 Meter pro Sekunde) |

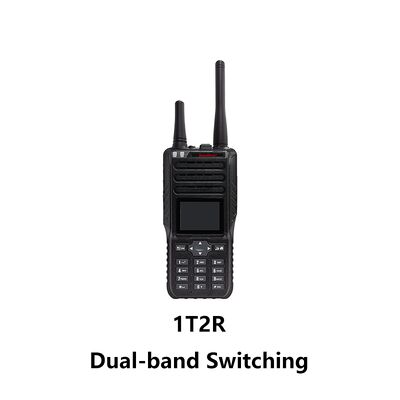

| Bänder(70M-6GHz/Uper C-X-Ku anpassbar. Gleiche Frequenz oder unterschiedliche Frequenz von TDD, 2T2R im Einzelband oder 1T2R im Dualband) |
| BAND |
Frequenzbereich |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-Band (GHz) |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,5* |
| S-Band (GHz) |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6* |
| C-Band (GHz) |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2* |
| |
(Hinweis: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Umgebung |
| Betriebstemperatur |
-40ºC ~+80ºC |
| Schutzart |
IP66 (IP67/IP68 angepasst) |
| Mechanisch |
| Größe/Gewicht |
19,0x6,8x3,8cm/769g, mit 11,1V/77,7Wh Akku
26,0x6,8x3,8cm/1,04kg, mit 11,1V/114Wh Akku

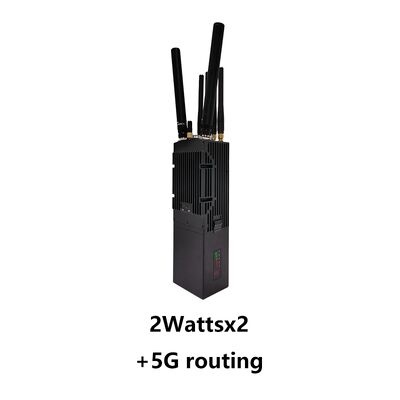

20,7x6,9x5,5cm/1,30kg, mit 11,1V/114Wh Akku (5G-Routing)
21,0x6,8x5,2cm/972g, mit 11,1V/77,7Wh Akku (Vier-Band)
15,5x6,6x3,2cm/430g, Enthält Lithium-Batterie, ohne Antenne und Rückclip |
| Farbe |
Schwarz (Eisengrau, Armeegrün optional) |
| Installation |

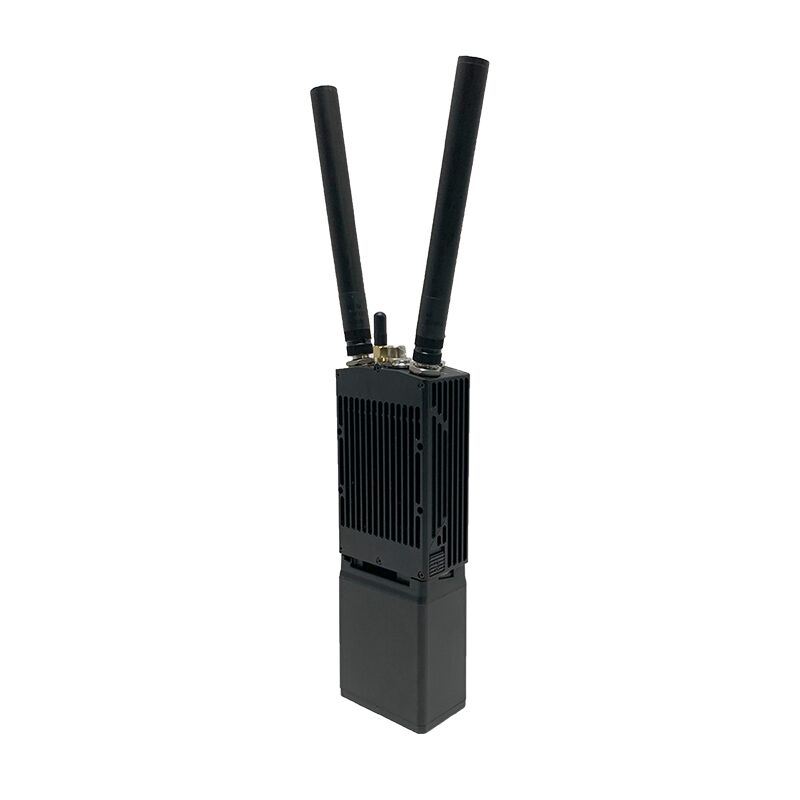

Handheld |
| Stromversorgung |
| Versorgungsspannung |
12-36V DC, 2 Watt×2/4 Watt×2/5 Watt×2 |
| Stromverbrauch |
Betrieb 1-2A/Standby 0,4-0,6A@12V, 2 Watt×2
Betrieb 2-4A/Standby 0,5-0,7A@12V, 4 Watt×2/5 Watt×2 |
| Stromauswahl |
6-8 Stunden für 77,7Wh Polymer-Lithium-Batterie (Standard);
8-10 Stunden für 114Wh Polymer-Lithium-Batterie |
| Schnittstelle |
| Basisschnittstelle |
2xTNC HF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-Eingang. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) optional. Unterstützt transparente Übertragung über Ethernet- und serielle Schnittstellen und unterstützt alle Kommunikationsprotokolle, einschließlich MAVLink. Die Dienstpriorität kann ausgewählt werden |
Push-to-Talk/
Zusatzschnittstelle |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Optionale Netzwerkerweiterung |
Öffentliches Netzwerk-Routing/4G LTE, WB-NB-Integration, Glasfaser, Satellit |
| Optionale Videoerweiterung |

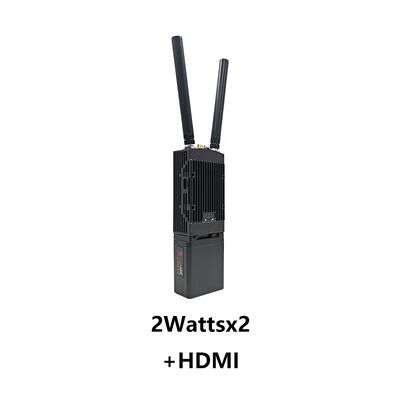

Geringe Verzögerung HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Link-Statusanzeige |
Dauerhaft rot - Das Netzwerk ist nicht verbunden
Rotes Blinken - Starten/nicht mit dem Netzwerk verbunden
Dauerhaft grün - Das Netzwerk ist verbunden
Grünes Blinken - Push-To-Talk wurde gedrückt |
| RSSI-Link-Anzeige |
Dauerhaft grün - Die Link-Qualität ist ausgezeichnet
Dauerhaft blau - Die Link-Qualität ist gut
Dauerhaft gelb - Die Link-Qualität ist mittelmäßig
Dauerhaft lila - Die Link-Qualität ist etwas schlechter
Dauerhaft rot - Die Link-Qualität ist schlecht
Aus - Die Verbindung ist unterbrochen |
Verwaltungsschnittstelle/
Steuerschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für die Entwicklung von Sekundärschnittstellen/SNMP |
