| Allgemeine |
| SDR-Plattform, Wellenform |
9363 oder 9361+7Z020, Mobilfunknetz MANET |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfang von Vielfalt, TX/RX-Strahlformung |
| Empfinden Sie Sensibilität |
-103 dBm@5MHz BW |
| Kanalbandbreite |
1.25/2.5/5/10/20MHz Einstellung; Unterstützt Übertragung und Empfang mit verschiedenen Kanalbandbreiten, um gemischte Breitband- und Schmalbandverbindungen zu erreichen |
| Datenrate |
1-70Mbps ((20MHz BW) Anpassungsfähig, Qualität der Leistung |
| Modulationsmodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Feststellung optional) |
|
HF-Ausgangsleistung
(TPC-Unterstützung, Steuerung der Übertragungsleistung, 1 dBm einstellbar)
|
10 Watt x2
20 Watt x2
40 ((50) Watt x2 |
|
Einzelsprung
Kommunikationsdistanz
|
100-300 KM (LOS), 1-30 KM (Stadtgebiet) |
| Modus |
Verteilte zentrallose Punkt-zu-Punkt-/Punkt-zu-Mehrpunkt-/Mehrpunkt-zu-Mehrpunkt-Layer 2 oder 3 dynamischer Routing, Multi-Hop Relais, Star/Line/Network/Hybrid |
| Einzelsprungverzögerung |
Durchschnitt 10 mS (20MHz BW) |
| Verschlüsselung |
DES, AES128/256, SM4, SNOW3G/ZUC optional, Chip-/TF-Kartenverschlüsselung maßgeschneidert oder externe Verschlüsselungsmaschine |
| Antisperrmodus |
Manuelle Kanalwahl durch Spektrumscanning/Fullband-verstärkte intelligente Frequenzwahl (Spectrum-Awareness)/Fullband-adaptive Frequenz-Hopping-FHSS/Roaming-Modus, mehrstufige Störungsbekämpfung |
|
Lokal
Fernmanagement
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Übertragungsleistung und andere Parameter-Einstellungen, Spektrumscanning, Echtzeitanzeige und statistische Aufzeichnungen der Netztopologie,Verbindungsfeldstärke Signal-Rausch-Verhältnis, Hochladen und Herunterladen von Datenverkehr, Knotenentfernung, GPS/BD/GLONASS-Positionierungs-elektronische Karte, Temperatur/Spannung/Störungen Überwachung, Software-Upgrade. |
| Andere |
Die Startzeit beträgt weniger als 28 Sekunden und die Netzwerkzugangs-/Aktualisierungs-/Übergangszeit weniger als 1 Sekunde.
Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hopps in Mesh-Netzwerken (Daten 15+ Hopps, Sprach 10+ Hopps, Video 8+ Hopps).Der gesamte Bandbreitenverlust bei drei und mehr Sprüngen beträgt weniger als 70%.
Automatische Trägerverfolgung, angepasst an eine Doppler-Frequenz-Abweichung von ±6 kHz Frequenzverschiebung, unterstützt die mobile Kommunikation bei Geschwindigkeiten über 7200 Kilometer pro Stunde (6 Mach, 2000 Meter pro Sekunde)
|
| Gewebe(300M-6GHz/Upper C-X-Ku anpassbar. Gleiche Frequenz oder unterschiedliche Frequenz von TDD, 2T2R im einzelnen Band) |
| BAND |
Frequenzbereich |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-Band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S-Band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C-Band (GHz) |
4.4-5.0/5.25-5. Das ist nicht wahr.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Anmerkung: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT (MHz) |
Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok. |
| Umwelt |
| Betriebstemperatur |
-40 °C ~ +80 °C |
| Schutzniveau |
IP66, IP67/IP68 individuell angepasst |
| Mechanische |
| Größe/Gewicht |

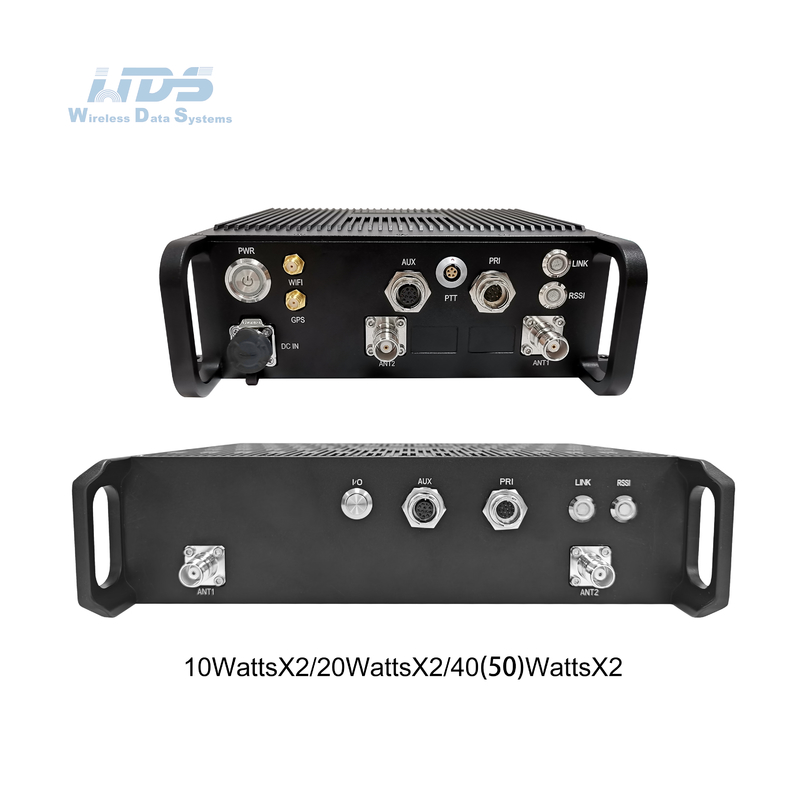

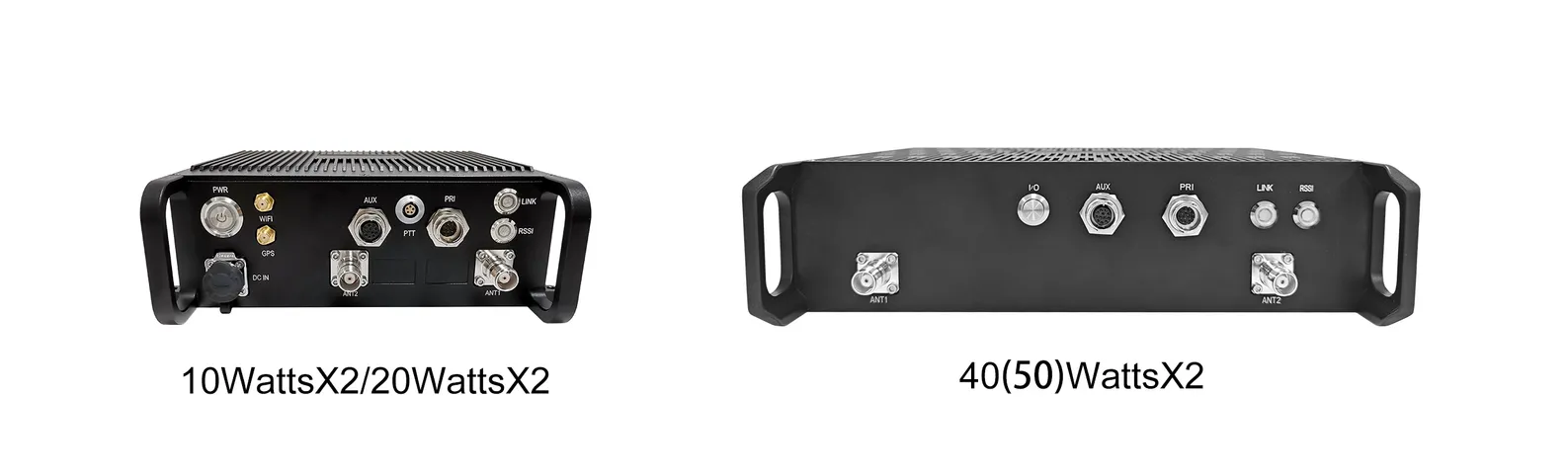

19.1x16.1x6.5cm/1.58kg, 10 Watt × 2 / 20 Watt × 2
25.8x21.3x6.5cm/3.95kg, 40 ((50) Watt ×2 |
| Installation/Farbe |
4 Montagelöcher/Schwarz, Eisengrau, Militärgrün optional |
| Macht |
| Versorgungsspannung |
18 bis 32 VDC |
| Stromverbrauch |
Betrieb 3-6A/Standby 0,7-0,9A@16.8V, 10 Watt × 2
Betrieb 6-7A/Standby 0,7-0,9A@20V, 20 Watt ×2/40(50) Watt ×2 |
| Leistungsauswahl |
Stromversorgung über Hauptkabel |
| Schnittstelle |
| Grundlegende Schnittstelle |

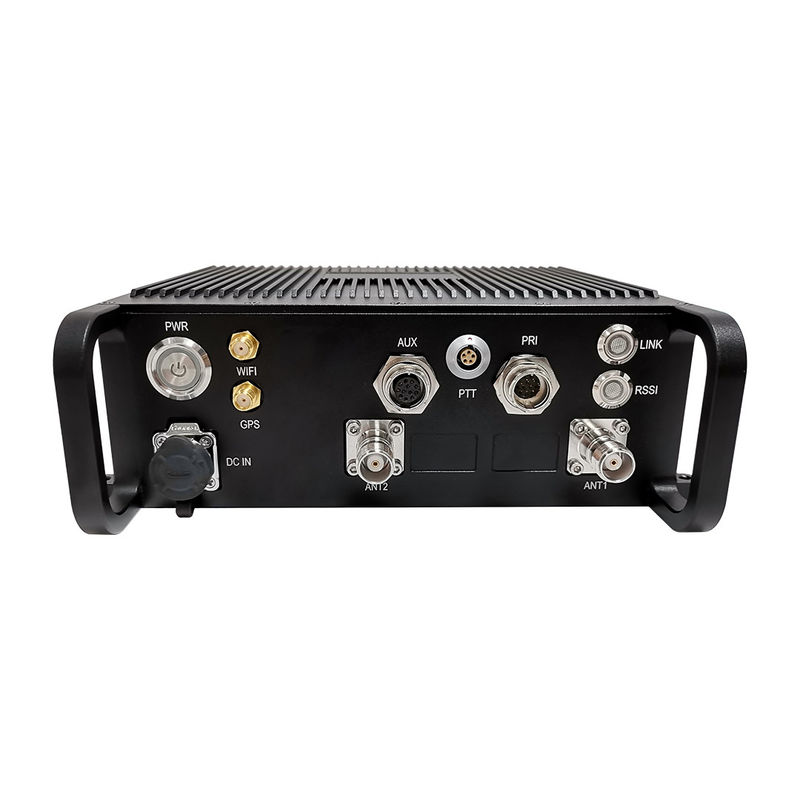

2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4 Kbps, Gleichspannungseingang |
|
Drücken, um zu sprechen.
Hilfsoberfläche
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netzwerkerweiterung optional |
Öffentliche Netzwerkverbindungen/4G LTE, WB-NB-Integration, Glasfaser, Satelliten |
| Videoerweiterung optional |
HDMI/SDI/CVBS mit geringer Verzögerung, 4K/2K/1080P/720P/D1 |
| Verknüpfungsstatusindikator |
Stetiges Rot - Netzwerk nicht angeschlossen
Rot blinkt - Start/nicht mit dem Netzwerk verbunden
Stetig grün - Das Netz ist angeschlossen
Grün blinkt - Sprach-PTT ist aus
|
| RSSI-Verknüpfungsindikator |
Steady Green - Die Qualität der Links ist hervorragend
Gleichbleibendes Blau - Die Qualität des Links ist gut
Stetig gelb - die Qualität der Links ist mittel
Steady Purple - Die Linkqualität ist etwas schlechter
Stetiges Rot - Die Linkqualität ist schlecht oder der Link ist ausgefallen
|
|
Verwaltungsschnittstelle
Steuerungsschnittstelle
|
Webbasierte Netzwerkverwaltung/GUI, API für Sekundärentwicklungsschnittstelle/SNMP |
