Produktdetails:
|
| Typ: | Luftübertragbar | ||
|---|---|---|---|
| Hervorheben: | Airborne Radio SmartMesh Netzwerk,Luftgestützte Funk SmartMesh,SmartMesh Luftgestütztes Radio |
||
Hauptmerkmale von SmartMesh Wireless Broadband MESH:
HF-Leistung
Leistung des Netzwerks:
andere:
Luftgestützte Funkspezifikationen
| Allgemeine | |
| SDR-Plattform, Wellenform | 9363 oder 9361+7Z020, Mobilfunknetz MANET |
| MIMO-Technologie | Raum-Zeit-Codierung, Empfang von Vielfalt, TX/RX-Strahlformung |
| Empfinden Sie Sensibilität | -103 dBm@5MHz BW |
| Kanalbandbreite | 1.25/2.5/5/10/20MHz Einstellung; Unterstützt Übertragung und Empfang mit verschiedenen Kanalbandbreiten, um gemischte Breitband- und Schmalbandverbindungen zu erreichen |
| Datenrate | 1-70Mbps ((20MHz BW) Anpassungsfähig, Qualität der Leistung |
| Modulationsmodus | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((Feststellung optional) |
|
HF-Ausgangsleistung (TPC-Unterstützung, Steuerung der Übertragungsleistung, 1 dBm einstellbar) |

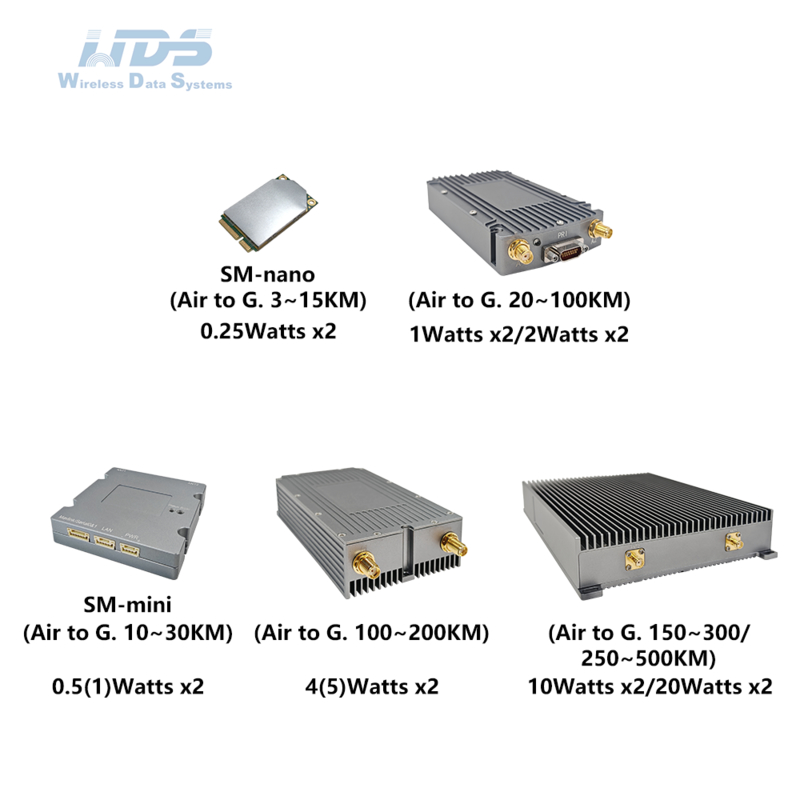

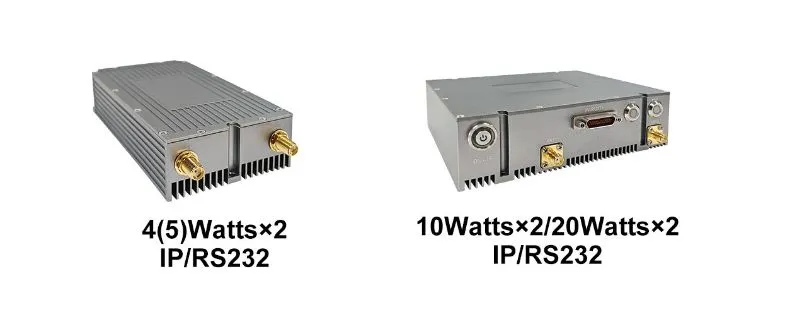

0.25 Watt x2; 0,5 Watt x2; 1 Watt x2; 2 Watt x2; 4 Watt x2; 5 Watt x2; 10 Watt x2; 20 Watt x2 |
|
Einzelsprung Kommunikationsdistanz |
Luft zu G. 3-15/10-30KM (0,25Watt x2/0,5Watt x2),20~50/50~100KM (1Watt x2/2Watt x2),100~200KM (4Watt x2/5Watt x2),150~300/250~500KM (10Watt x2/20Watt x2) |
| Modus | Verteilte zentrallose Punkt-zu-Punkt-/Punkt-zu-Mehrpunkt-/Mehrpunkt-zu-Mehrpunkt-Layer 2 oder 3 dynamischer Routing, Multi-Hop Relais, Star/Line/Network/Hybrid |
| Einzelsprungverzögerung | Durchschnitt 10 mS (20MHz BW) |
| Verschlüsselung | DES, AES128/256, SM4, SNOW3G/ZUC optional, Chip-/TF-Kartenverschlüsselung maßgeschneidert oder externe Verschlüsselungsmaschine |
| Antisperrmodus | Manuelle Kanalwahl durch Spektrumscanning/Fullband-verstärkte intelligente Frequenzwahl (Spectrum-Awareness)/Fullband-adaptive Frequenz-Hopping-FHSS/Roaming-Modus, mehrstufige Störungsbekämpfung |
|
Lokal Fernmanagement |
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Übertragungsleistung und andere Parameter-Einstellungen, Spektrumscanning, Echtzeitanzeige und statistische Aufzeichnungen der Netztopologie,Verbindungsfeldstärke Signal-Rausch-Verhältnis, Hochladen und Herunterladen von Datenverkehr, Knotenentfernung, GPS/BD/GLONASS-Positionierungs-elektronische Karte, Temperatur/Spannung/Störungen Überwachung, Software-Upgrade. |
| Andere |
Die Startzeit beträgt weniger als 28 Sekunden und die Netzwerkzugangs-/Aktualisierungs-/Übergangszeit weniger als 1 Sekunde. Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hopps in Mesh-Netzwerken (Daten 15+ Hopps, Sprach 10+ Hopps, Video 8+ Hopps).Der gesamte Bandbreitenverlust bei drei und mehr Sprüngen beträgt weniger als 70%Die automatische Trägerverfolgung, die auf eine Dopplerfrequenzentwicklung von ±6 kHz Frequenzverschiebung angepasst ist, unterstützt die mobile Kommunikation bei Geschwindigkeiten über 7200 km/h (6 Mach,2000 m/s) |
| Gewebe(300M-6GHz/Upper C-X-Ku anpassbar. Gleiche Frequenz oder unterschiedliche Frequenz von TDD, 2T2R im einzelnen Band) | |
| BAND | Frequenzbereich |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| L-Band (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| S-Band (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| C-Band (GHz) | 4.4-5.0/5.25-5. Das ist nicht wahr.85, 4.2-5.2/5.5-6.0* |
| (Anmerkung: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) | |
| MIIT (MHz) | Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok. |
| Umwelt | |
| Betriebstemperatur | -40 °C ~ +80 °C |
| Schutzniveau | IP66, IP67/IP68 individuell angepasst |
| Mechanische | |
| Größe/Gewicht |

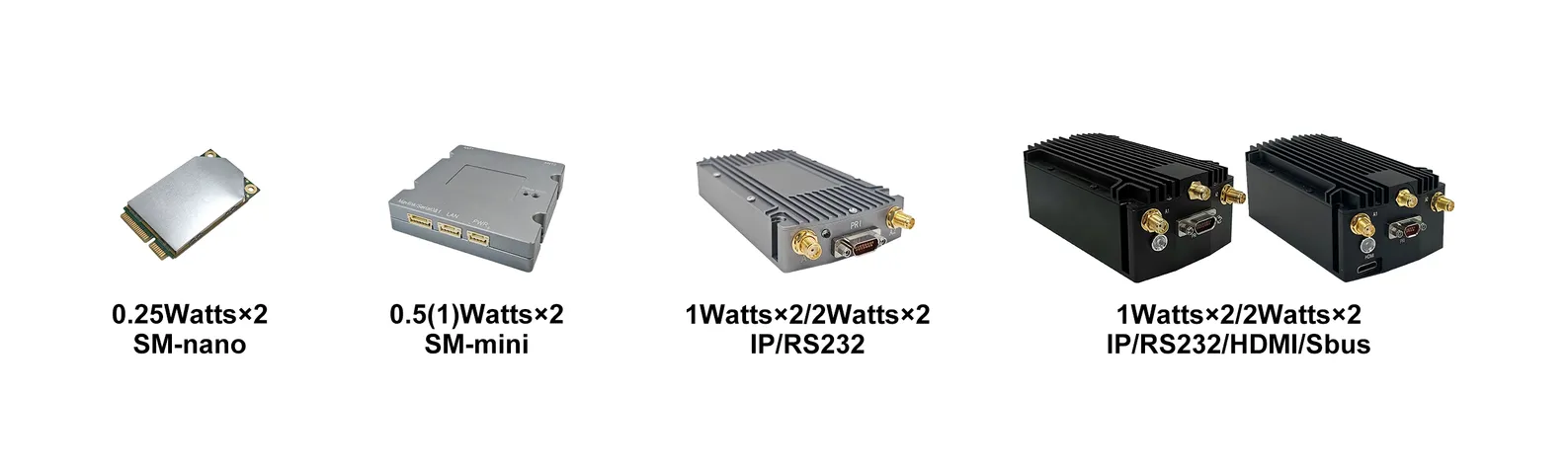

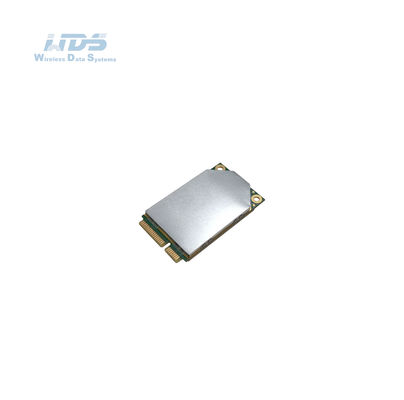

5.1x3.0x0.7cm/19g (0,25Watt x2, SM-Nano) |
| Installation/Farbe | 4 Montagelöcher/Schwarz, Eisengrau, Militärgrün optional |
| Macht | |
| Versorgungsspannung |
3.5-5VDC (0,25 Watt x2, SM-Nano) |
| Stromverbrauch |
Betrieb 1-2A/Standby 0,5-1A@3,5-5V, 0,25 Watt x2, SM-Nano |
| Leistungsauswahl | Stromversorgung durch Schraubbatterie oder Hauptkabel |
| Batterien | 10/6 Stunden für 114/77,7Wh |
| Schnittstelle | |
| Grundlegende Schnittstelle | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4 Kbps, Gleichspannungseingang |
|
Drücken, um zu sprechen. Hilfsoberfläche |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netzwerkerweiterung optional | Öffentliche Netzwerkverbindungen/4G LTE, WB-NB-Integration, Glasfaser, Satelliten |
| Videoerweiterung optional | HDMI/SDI/CVBS mit geringer Verzögerung, 4K/2K/1080P/720P/D1 |
| Verknüpfungsstatusindikator |
Stetiges Rot - Netzwerk nicht angeschlossen Rot blinkt - Start/nicht mit dem Netzwerk verbunden Stetig grün - Das Netz ist angeschlossen Grün blinkt - Sprach-PTT ist aus |
| RSSI-Verknüpfungsindikator |
Steady Green - Die Qualität der Links ist hervorragend Gleichbleibendes Blau - Die Qualität des Links ist gut Stetig gelb - die Qualität der Links ist mittel Steady Purple - Die Linkqualität ist etwas schlechter Stetiges Rot - Die Linkqualität ist schlecht oder der Link ist ausgefallen |
|
Verwaltungsschnittstelle Steuerungsschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für Sekundärentwicklungsschnittstelle/SNMP |

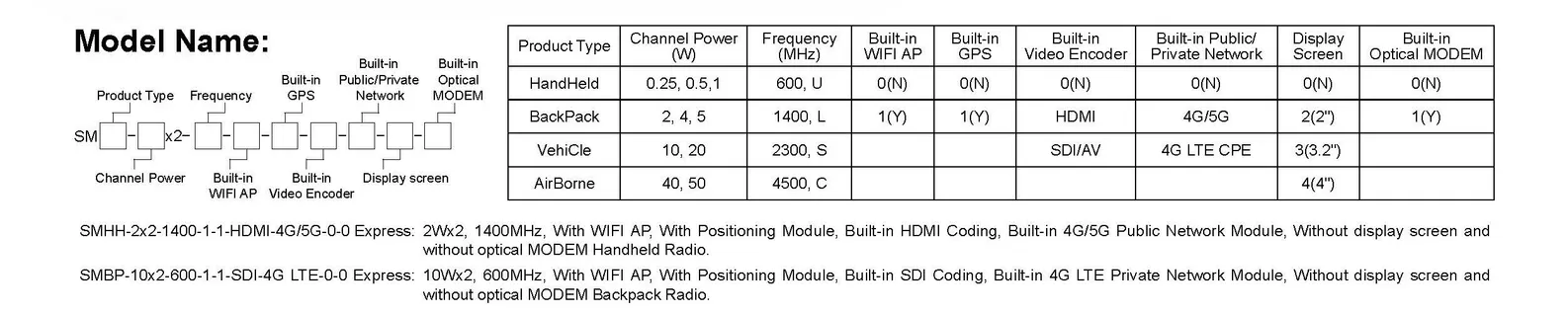

Modellbezeichnung:
