| SDR-Plattform, Wellenform |
9363 oder 9361+7Z020, Mobilfunknetz MANET |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfang von Vielfalt, TX/RX-Strahlformung |
Häufigkeit
(70M-6GHz anpassbar) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)
L-Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C Band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
|
| Kanalbandbreite |
250k/500k/1MHz ((Dual Antenne) |
| Empfindlichkeit |
-117 dBm@250KHz |
| Modulationsmodus |
BPSK/QPSK/16QAM (adaptiv), OFDM ((Dual Antenne) |
| Luftdatenrate |
50-250kbps@250kHz ((Dual Antenne)
125-500kbps@500kHz ((Dual Antenne)
250-1000kbps@1MHz ((Dual Antenne) |
| Multi-Zugriffsmodus |
CSMA/TDMA |
| HF-Kanal |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Übertragungskraft |
0.25/0.5/1/2/4 ((5) Watt ((Dual Antenne) |
Einzelsprung
Kommunikationsdistanz |
30-100 km (LOS), 1-30 km (Stadtgebiet) |
| Arbeitsmodus |
Punkt-zu-Punkt/Punkt-zu-Mehrpunkt/Mehrpunkt-zu-Mehrpunkt, dynamische Routing/Mehrfach-Relee, Star/Line/Netzwerk/Hybrid |
| Anschlüsse |
Serienanschluss (point-to-point bidirektional, point-to-multiple unidirectional) / Netzwerkanschluss (Einfach, Mehrfach, Sendung) / Stimme, Standort (Sendung) |
| Einzelsprungverzögerung |
Durchschnitt 7 mS (1MHz BW) |
| Verschlüsselung |
DES, AES128/256, SNOW3G/ZUC optional, Chip-/TF-Kartenverschlüsselung maßgeschneidert oder externe Verschlüsselungsmaschine |
| Antisperrmodus |
Manuelle Kanalwahl durch Spektrumscanning, intelligente Frequenzwahl (Spectrum awareness) im Vollband (Full Band Adaptive Frequency Hopping FHSS/Roaming Mode)
nicht erwünscht |
| Lokales/Fernmanagement |
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parameter-Einstellungen, Spektrumscanning, Echtzeitanzeige und statistische Aufzeichnungen der Netztopologie,Verbindungsfeldstärke Signal-Rausch-Verhältnis, Hochladen und Herunterladen von Datenverkehr, Knotenentfernung, GPS/Beidou elektronische Karte, Temperatur/Spannung/Störungen Überwachung, Software-Upgrade. |
| Andere |
Die Startzeit beträgt weniger als 28 Sekunden, und die Netzwerkzugangs-/Aktualisierungs-/Übergangszeit beträgt weniger als 1 Sekunde.
Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hopps in Mesh-Netzwerken (Daten 15+ Hopps, Sprach 10+ Hopps, Video 8+ Hopps).Der Gesamtverlust der Übertragungsrate bei mehr als drei Hopfen beträgt weniger als 70%.
Die automatische Trägerverfolgung, angepasst an eine Doppler-Frequenzabweichung von ±6 kHz Frequenzverschiebung, unterstützt die mobile Kommunikation bei Geschwindigkeiten über 7200 km/h (6 Mach, 2000 m/s).
|
|
Größe des Netzes/
Fähigkeit für mehrere Sprünge
|
Einziges Netzwerk mehr als 256 Knoten/15 Hops |
| Betriebstemperatur |
-40 °C ~ +80 °C |
| Schutzniveau |
IP66, IP67/IP68 individuell angepasst |
| Batterien |

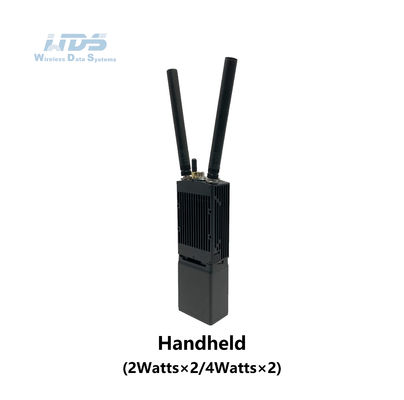

8-10/6-8 Stunden für 114/77,7Wh (Handheld Radio) |
Spannung/
Stromverbrauch |
3.5-5VDC/Betrieb 1-2A/Standby 0,5-1A@3,5-5V, 0,25Watt x2, NB-Nano
9-32VDC/Betrieb 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5 Watt x2, NB-mini
9-39VDC/Betrieb 0,5-1A/Standby 0,4-0,6A@12V, 1Watt x2
12-36VDC/Betrieb 1-2A/Standby 0,5-0,7A@12V, 2/4(5) Watt x2
18-32VDC/Betrieb 3-6A/Standby 0,7-0,9A@16.8V, 10 Watt x2
18-32VDC/Betrieb 6-7A/Standby 0,7-0,9A@20V, 20/40(50) Watt x2
|
| Leistungsauswahl |
Stromversorgung durch Schraubbatterie oder Hauptkabel |
| Abmessungen/Gewicht |

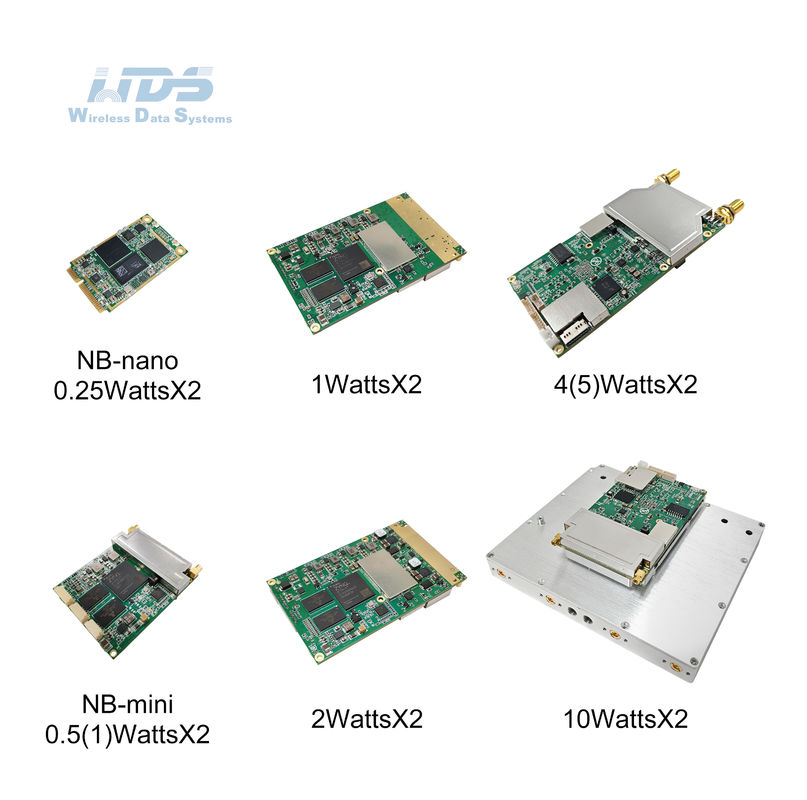

5.1x3.0x0.6cm/11g, 0,25Watt x2 Modul, NB-Nano
5.8x4.8x1.0cm/27g, 0,5Watt x2 Modul, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Modul
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 Modul
11.5x5.4x1.3cm/56g, 5Watt x2 Modul
12.7x11.0x3.4cm/524g, 10 ((20) Watt x2 Modul

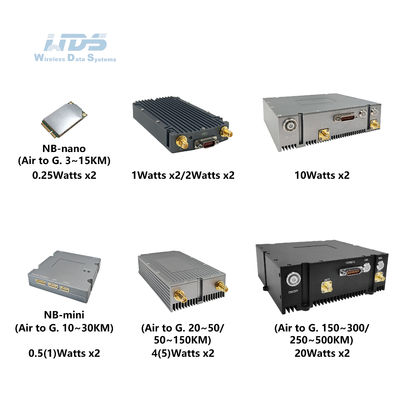

5.1x3.0x0.7cm/14g, 0.25Wx2 Dual Antenne in der Luft, NB-Nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Dual Antenne in der Luft, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Doppelantennausflutbar, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Dual Antenne Luft-Eisen Grau
13.8x6.2x2.7cm/225, 4(5)Wx2 Dual Antenne Luft-Eisen Grau
12.8x13.4x3.8cm/598g, 10/20Watt x2 Dual Antenne Luft-Eisen Grau
14.2x14.0x5.0cm/962g, 10/20Watt x2 Dual Antenne Luft-Schwarz
19.0x6.8x3.8cm/769g, mit 11,1V/77,7Wh Batterie |
| Installation/Farbe |
4 Montagelöcher/Schwarz, Eisengrau, Militärgrün optional |
| Grundlegende Schnittstelle |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4 Kbps, Gleichspannungseingang |
|
Drücken, um zu sprechen.
Hilfsoberfläche
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netzwerkerweiterung optional |
Öffentliche Netzwerkverbindungen/4G LTE, WB-NB-Integration, Glasfaser, Satelliten |
| Videoerweiterung optional |
HDMI/SDI/CVBS mit geringer Verzögerung, 4K/2K/1080P/720P/D1 |
| Verknüpfungsstatusindikator |
Stetiges Rot - Netzwerk nicht angeschlossen
Rot blinkt - Start/nicht mit dem Netzwerk verbunden
Stetig grün - Das Netz ist angeschlossen
Grün blinkt - Sprach-PTT ist aus
|
| RSSI-Verknüpfungsindikator |
Steady Green - Die Qualität der Links ist hervorragend
Gleichbleibendes Blau - Die Qualität des Links ist gut
Stetig gelb - die Qualität der Links ist mittel
Steady Purple - Die Linkqualität ist etwas schlechter
Stetiges Rot - Die Linkqualität ist schlecht oder der Link ist ausgefallen
|
|
Verwaltungsschnittstelle
Steuerungsschnittstelle
|
Webbasierte Netzwerkverwaltung/GUI, API für Sekundärentwicklungsschnittstelle/SNMP
|
