| Allgemein |
| SDR-Plattform, Wellenform |
9361+7Z030/7Z035 oder 7Z100, Mobiles Netzwerk MANET+MIMO |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfangsdiversität, TX/RX-Strahlformung, Raummultiplexing |
| Empfangsempfindlichkeit |
-103dBm@5MHz BW |
| Kanalbandbreite |
1,25/2,5/5/10/20MHz, 30/40MHz Einstellung; 80MHz Carrier Aggregation (Dual-Antennen mit zwei Frequenzen von 40MHz+40MHz für Transceiver) optional |
| Datenrate |
1-130Mbit/s (20MHz BW)/252Mbit/s (40MHz BW)/350Mbit/s (40MHz+40MHz Carrier Aggregation) Adaptiv, QoS |
| Modulationsmodus |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptiv (Festeinstellung optional) |
|
HF-Ausgangsleistung
(Unterstützung TPC, Sendeleistungsregelung, 1dBm einstellbar)
|
2Watt×2
10Watt×2
|
|
Single Hop
Kommunikationsentfernung
|
100-300 KM (LOS), 1-30 KM (städtischer Bereich) |
| Modus |
Verteiltes zentrenloses Punkt-zu-Punkt/Punkt-zu-Mehrpunkt/Mehrpunkt-zu-Mehrpunkt, Layer 2 oder 3 des dynamischen Routings, Multi-Hop-Relay, Stern/Linie/Netzwerk/Hybrid |
| Single Hop Verzögerung |
Durchschnittlich 10mS (20MHz BW) |
| Verschlüsselung |
DES, AES128/256, SM4, SNOW3G/ZUC optional, Chip/TF-Karten-Verschlüsselung angepasst oder externe Verschlüsselungsmaschine |
| Störschutzmodus |
Manuelle Spektrum-Scanning-Kanalauswahl/Vollband-erweiterte intelligente Frequenzauswahl (Spektrum-Awareness)/Vollband-adaptive Frequenzsprung FHSS/Roaming-Modus, Mehrstufiger Störschutz |
|
Lokale/Remote-Verwaltung
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parametereinstellungen, Spektrum-Scanning, Echtzeitanzeige und statistische Aufzeichnungen von Netzwerktopologie, Feldstärke der Verbindung, Signal-Rausch-Verhältnis, Upload- und Download-Traffic, Knotenentfernung, GPS/BD/GLONASS-Positionsbestimmung elektronische Karte, Temperatur/Spannung/Störung Überwachung, Software-Upgrade. Remote-Stille und Aufwecken optional |
| Sonstiges |
Die Startzeit beträgt weniger als 28 Sekunden, und die Netzwerkzugriffs-/Aktualisierungs-/Umschaltzeit beträgt weniger als 1 Sekunde
Es gibt keine Begrenzung der Benutzerkapazität eines einzelnen Systems (256 Knoten oder mehr) und der Anzahl der Hops in Mesh-Netzwerken (Daten 15+ Hops, Sprache 10+ Hops, Video 8+ Hops). Der Gesamtverlust der Übertragungsrate für mehr als drei Hops beträgt weniger als 70 %.
Automatische Trägerverfolgung, angepasst an eine Doppler-Frequenzabweichung von ±6 kHz Frequenzversatz, unterstützt mobile Kommunikation bei Geschwindigkeiten über 7200 Kilometern pro Stunde (6 Mach, 2000 Meter pro Sekunde)
|
| Bänder(70M-6GHz/Ku-Ka anpassbar. Gleiche Frequenz von TDD oder unterschiedliche Frequenz von FDD, von 2T2R im Einzelband oder 1T2R im Dualband) |
| BAND |
Frequenzbereich |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L-Band (GHz) |
1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,0-1,5/1,1-1,6/1,2-1,7/1,3-1,8/1,6-2,3/1,7-2,4/1,8-2,2* |
| S-Band (GHz) |
2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,2-3,4/3,4-3,6/3,6-3,8, 1,9-2,7/2,0-2,7/2,1-2,7/2,7-3,6* |
| C-Band (GHz) |
4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0/6,4-7,2* |
| |
(Hinweis: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Umwelt |
| Betriebstemperatur |
-40℃ ~+80℃ |
| Schutzart |
IP66, IP67/IP68 angepasst |
| Mechanisch |
| Größe/Gewicht |

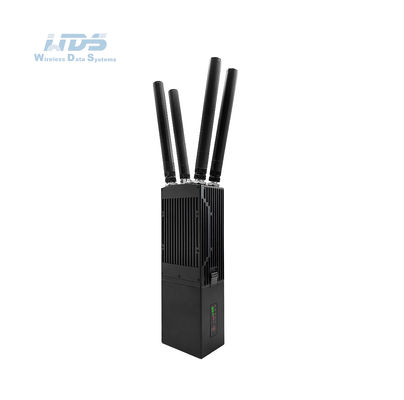

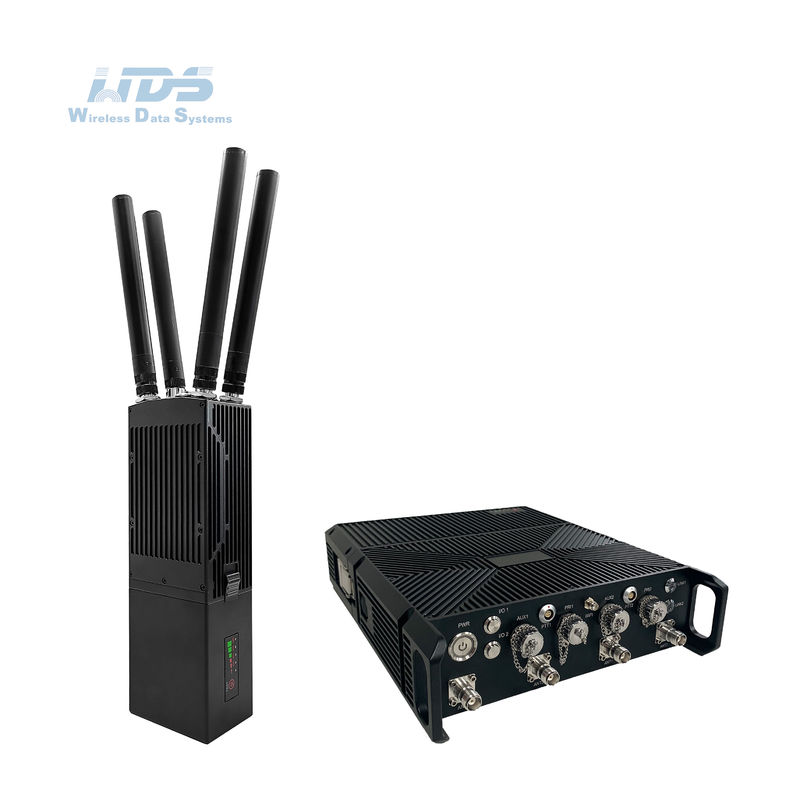

21,0x6,8x5,2cm/972g (mit 11,1V/77,7Wh Akku Dualband-Handfunkgerät)

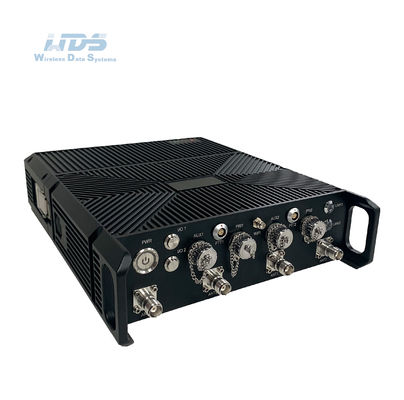

22,9x18,9x6,5cm/2,95kg (mit 22,2V/427Wh Akku Dualband-Rucksackfunkgerät)
|
| Installation/Farbe |
4 Befestigungslöcher/Schwarz, Eisengrau, Armeegrün optional |
| Stromversorgung |
| Versorgungsspannung |
9-24VDC (2Watt×2)
18-24VDC (10Watt×2)
|
| Stromverbrauch |
Betrieb 1-2A/Standby 0,4-0,6A@12V (2Watt×2)
Betrieb 3-6A/Standby 0,7-0,9A@24V (10Watt×2)
|
| Stromauswahl |
Stromversorgung durch Twist-Lock-Batterie oder Hauptkabel |
| Batterien |
10/6 Stunden für 114/77,7Wh |
| Schnittstelle |
| Basisschnittstelle |
2xTNC HF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD, RS232/TTL(UART), Sbus/Bluetooth, 1,2-230,4 kbit/s, DC-Eingang |
|
Push-to-Talk/
Zusatzschnittstelle
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Optionale Netzwerkerweiterung |
Öffentliches Netzwerk-Routing/4G LTE, WB-NB-Integration, Glasfaser, Satellit |
| Optionale Videoerweiterung |
Geringe Verzögerung HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Link-Statusanzeige |
Dauerhaft rot - Das Netzwerk ist nicht verbunden
Blinkt rot - Starten/nicht mit dem Netzwerk verbunden
Dauerhaft grün - Das Netzwerk ist verbunden
Blinkt grün - Voice PTT ist unten
|
| RSSI-Link-Anzeige |
Dauerhaft grün - Die Verbindungsqualität ist ausgezeichnet
Dauerhaft blau - Die Verbindungsqualität ist gut
Dauerhaft gelb - Die Verbindungsqualität ist mittelmäßig
Dauerhaft lila - Die Verbindungsqualität ist etwas schlechter
Dauerhaft rot - Die Verbindungsqualität ist schlecht oder die Verbindung ist unterbrochen
|
|
Verwaltungsschnittstelle/
Steuerschnittstelle
|
Webbasierte Netzwerkverwaltung/GUI, API für die Entwicklung von Sekundärschnittstellen/SNMP
|
