| Allgemein |
| SDR-Plattform, Wellenform |
9363 oder 9361+7Z020, Mobile Network MANET |
| MIMO-Technologie |
Raum-Zeit-Codierung, Empfangsdiversität, TX/RX-Beamforming |
| Empfangsempfindlichkeit |
-103dBm@5MHz BW, -117dBm@250KHz |
| Kanalbandbreite |
1,25/2,5/5/10/20MHz Breitband, 250k/500k/1MHz Schmalbandeinstellung |
| Datenrate |
1-70 Mbit/s (20 MHz BW) Breitband, 50-1000 kbit/s Schmalband adaptiv, QoS |
| Modulationsart |
TD-COFDM, BPSK/QPSK/16QAM/64QAM adaptiv (feste Einstellung optional) |
HF-Ausgangsleistung
(Unterstützt TPC, Sendeleistungsregelung) |
10Watt×2/20Watt×2
40Watt×2/50Watt×2
150Watt×2/250Watt×2 (Anpassung) |
| Kommunikationsmodus |
Dezentrale P2P-, P2MP- und MP2MP-Kommunikation mit Cross-Connection, unterstützt kleine (innerhalb von 8 Knoten) MESH-Netzwerke mit dynamischem Routing und Multi-Hop-Relay |
| Single-Hop-Verzögerung |
Durchschnittlich 6 ms (unidirektional, 20 MHz BW) |
| Verschlüsselung |
DES, AES128/256 (SM4/SNOW3G/ZUC optional, Chip-/TF-Kartenverschlüsselung angepasst oder externe Verschlüsselungsmaschine) |
| Anti-Jamming-Modus |
Manuelle Spektrum-Scanning-Kanalauswahl, Vollband-erweiterte intelligente Frequenzauswahl (Spektrum-Awareness)/Vollband-adaptive Frequenzsprung/Roaming-Modus optional |
|
Lokale/
Fernverwaltung
|
Betriebsfrequenz, Kanalbandbreite, Netzwerk-ID, Sendeleistung und andere Parametereinstellungen, Spektrum-Scanning, Echtzeit-Anzeige und statistische Aufzeichnungen der Netzwerktopologie, Link-Feldstärke-Signal-Rausch-Verhältnis, Upload- und Download-Traffic, Knotenentfernung, BD/GPS(GNSS)-Positions-Elektronikkarte, Temperatur-/Spannungs-/Störungsüberwachung, Software-Upgrade (Remote-Stille und Wake-up optional) |
| Sonstiges |
Die Boot-Zeit beträgt weniger als 28 Sekunden, und die Netzwerkzugriffs-/Aktualisierungs-/Umschaltzeit beträgt weniger als 1 Sekunde;
Die Netzwerkgröße beträgt weniger als 8 Knoten, und der Gesamtbandbreitenverlust über drei Hops beträgt weniger als 70 %;
Automatische Trägerverfolgung, Anpassung an Doppler-Frequenzverschiebung von ±6 kHz Frequenzabweichung, Unterstützung der mobilen Kommunikation bei Geschwindigkeiten über 7200 Kilometer pro Stunde (Mach 6, 2000 Meter pro Sekunde) |
| Bänder(300M-6GHz anpassbar. Gleiche Frequenz oder unterschiedliche Frequenz von 2T2R im Einzelband oder 1T2R im Dualband wählbar/intelligenter Wechsel) |
| BAND |
Frequenzbereich |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L-Band |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S-Band |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C-Band |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Hinweis: HF-Leistung, Abmessungen, Gewicht sind unterschiedlich) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Umwelt |
| Betriebstemperatur |
-40ºC ~+80ºC |
| Schutzart |
IP66, IP67/IP68 angepasst |
| Mechanisch |
| Größe/Gewicht |

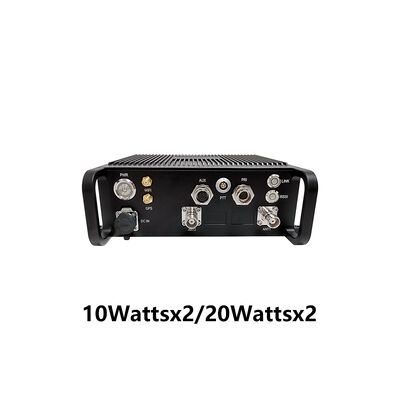

19,1x18,6x6,3cm/2,16kg, 10Watt×2/20Watt×2

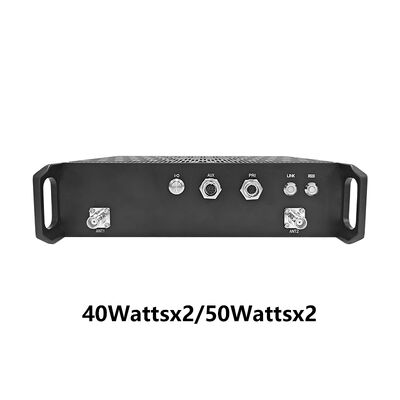

25,8x21,3x6,5cm/3,95kg, 50Watt×2
19,0x23,0x6,5cm/3,0kg, Dualband-Betrieb gleichzeitig

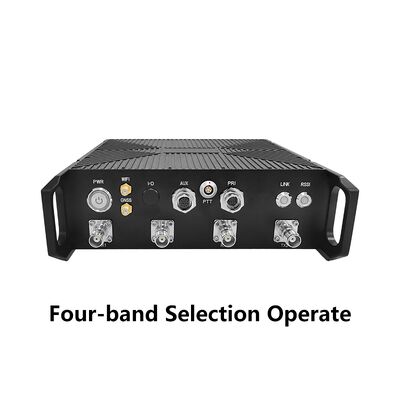

22,1x21,1x6,3cm/2,16kg, Vierband-Auswahl betreiben

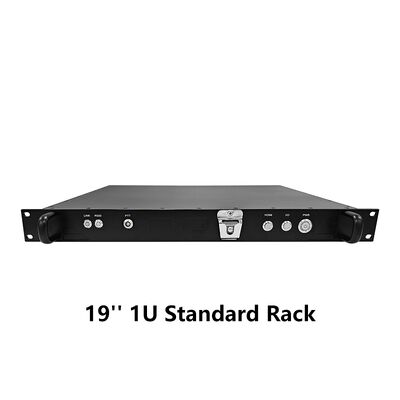

48,2x42,0x4,5cm/3,9kg, 19'' 1U Standard-Rack-Funkgerät

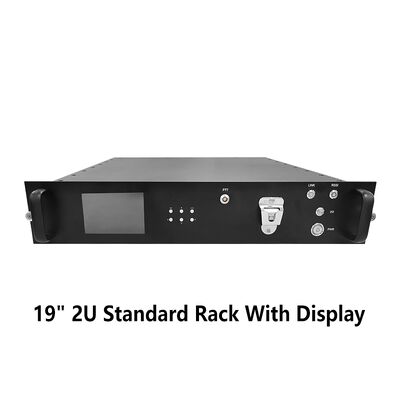

48,2x42,0x8,8cm/5,9kg, 19'' 2U-Bildschirm-Standard-Rack-Funkgerät
|
| Farbe |
Schwarz, Eisengrau (Armeegrün optional) |
| Installation |
4 Befestigungslöcher, Ohren |
| Strom |
| Versorgungsspannung |
18-32V DC, 10Watt×2/20Watt×2
28-32V DC, 40Watt×2/50Watt×2
|
| Stromverbrauch |
Betrieb 3-6A/Standby 0,7-0,9A@24V, 10Watt×2
Betrieb 6-7A/Standby 0,7-0,9A@24V, 20Watt×2
Betrieb 22A/Standby 0,4-1,6A@28-32V, 40Watt×2
Betrieb 30A/Standby 0,5-1,7A@28-32V, 50Watt×2
|
| Stromauswahl |
Stromversorgung über Hauptkabel |
| Schnittstelle |
| Basisschnittstelle |
2xTNC/2xN HF-HF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC-Eingang. TTL (UART), SBUS und Bluetooth 1.2-230.4Kbps, Wi-Fi-Zugangspunkt und BD/GPS (GNSS) sind verfügbar. Unterstützt transparente Übertragung über Ethernet und serielle Ports sowie alle Kommunikationsprotokolle, einschließlich MAVLink. Wählbare Dienstpriorität |
Push-to-Talk/Zusatz
Schnittstelle |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Netzwerkerweiterung optional |
Öffentliches Netzwerk-Routing/4G LTE, WB-NB-Integration, Glasfaser, Satellit |
| Videoerweiterung optional |
Geringe Verzögerung HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Link-Statusanzeige |
Dauerhaft rot - Das Netzwerk ist nicht verbunden
Rotes Blinken - Starten/nicht mit dem Netzwerk verbunden
Dauerhaft grün - Das Netzwerk ist verbunden
Grünes Blinken - Push-To-Talk wurde gedrückt |
| RSSI-Link-Anzeige |
Dauerhaft grün - Die Link-Qualität ist ausgezeichnet
Dauerhaft blau - Die Link-Qualität ist gut
Dauerhaft gelb - Die Link-Qualität ist mittelmäßig
Dauerhaft lila - Die Link-Qualität ist etwas schlechter
Dauerhaft rot - Die Link-Qualität ist schlecht
Aus - Die Verbindung ist unterbrochen |
Verwaltungsschnittstelle/
Steuerschnittstelle |
Webbasierte Netzwerkverwaltung/GUI, API für die sekundäre Entwicklungsschnittstelle/SNMP |
